STR5

折疊避震三輪車

中文說明書

型號：ST5056600/ST5052102

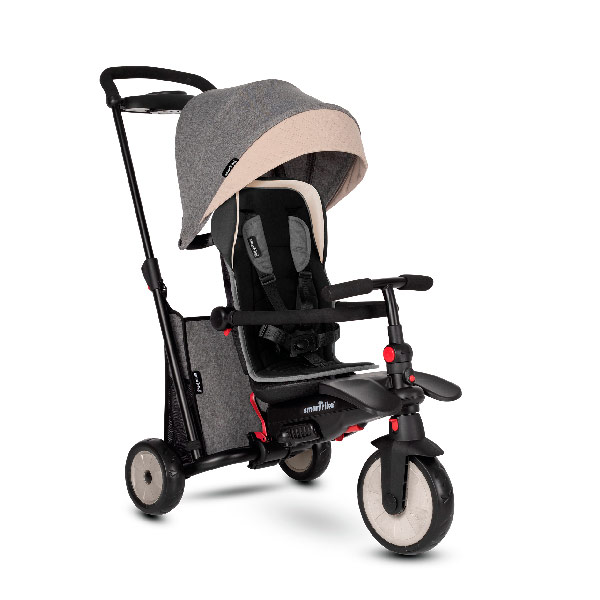

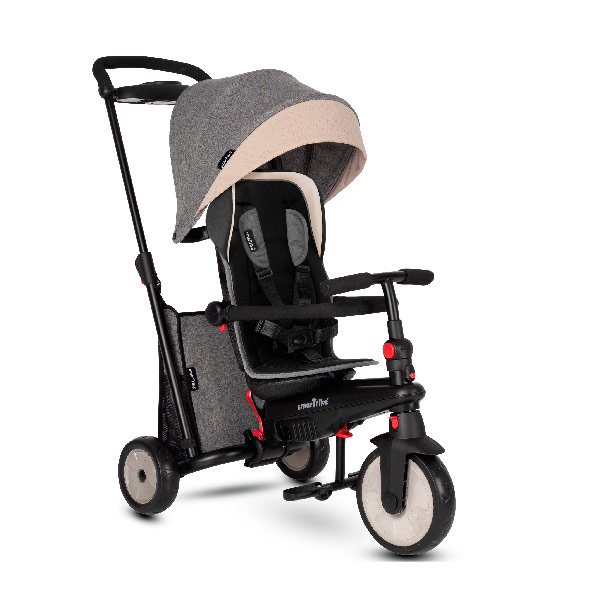

STR5折疊避震三輪車

9M+

12M+

18M+

24M+

30M+

32-36M

零件

A 三輪車本體

B 前輪

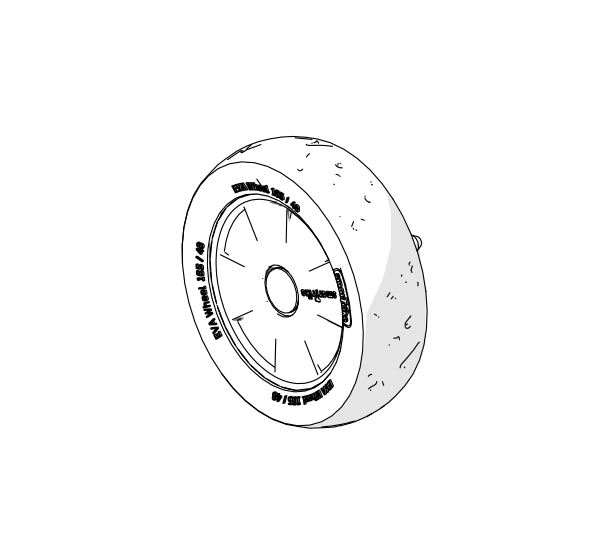

C 後輪x2

D 腳踏板

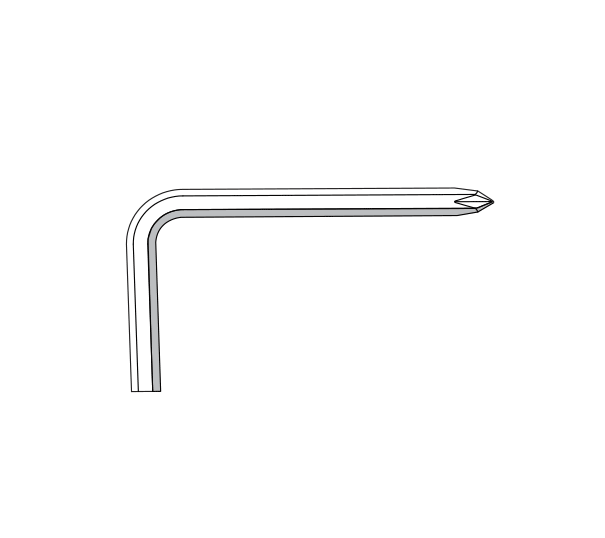

E六角鈑手

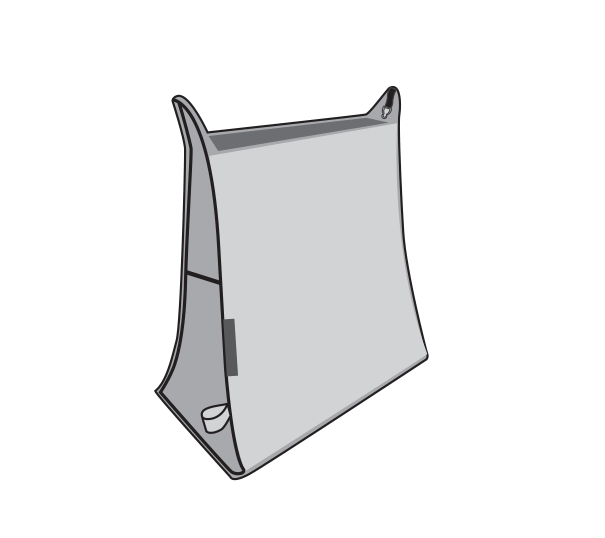

G 置物袋

G 置物杯架

展開三輪車

Step 1

展開車體

Step 2

拿出一個前輪、兩個後輪

Step 3

鬆開折疊固定扣

Step 4

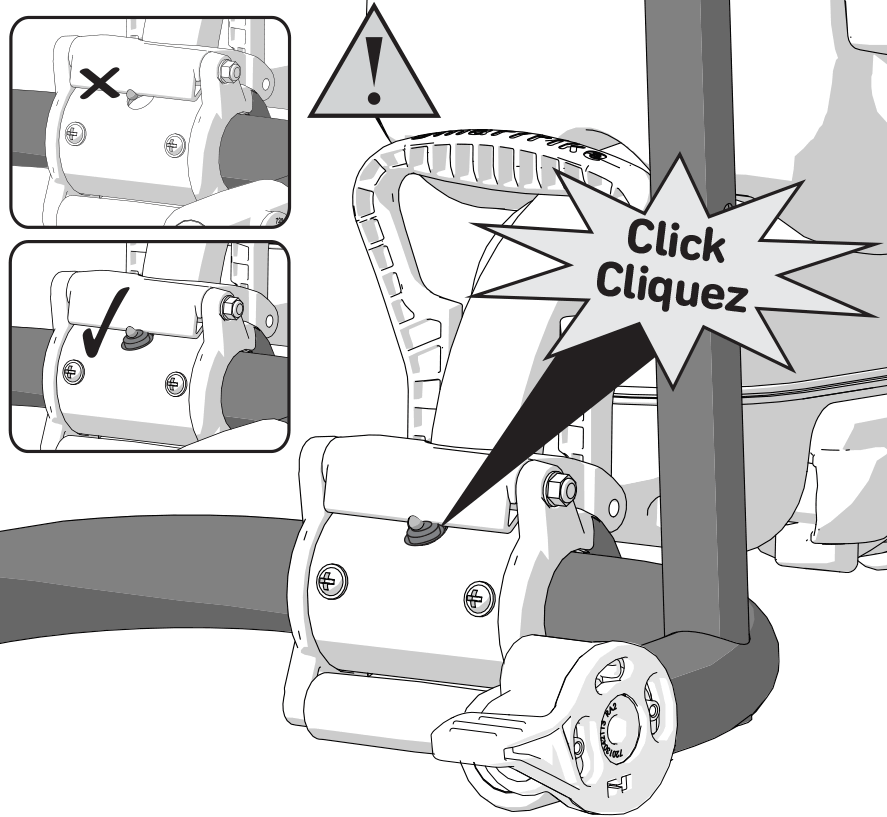

展開車體，至聽到"喀"一聲

Step 5

組合完成

輪胎安裝方式

Step 1

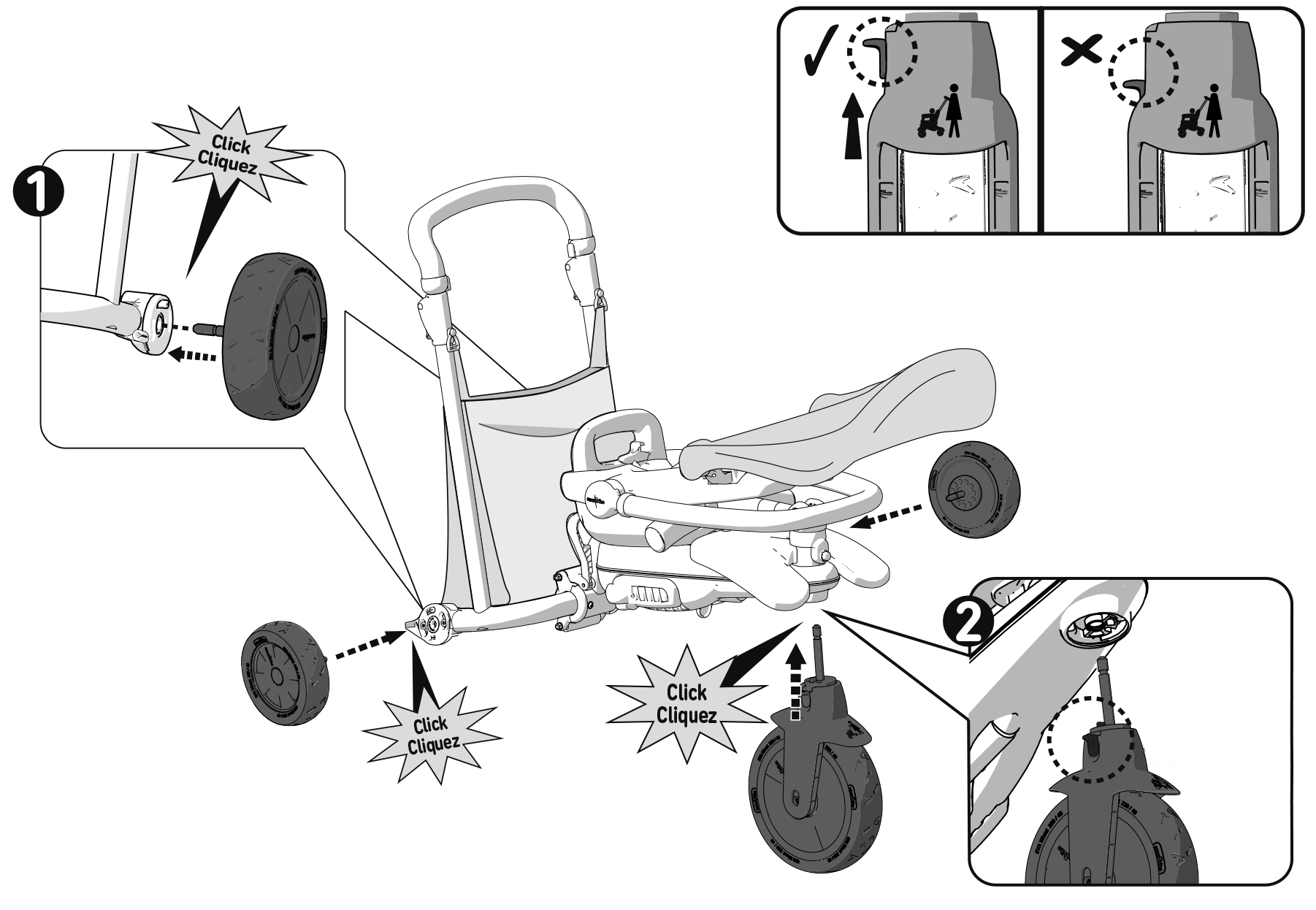

  • 1插入左右後輪，直到聽到"喀"一聲為止

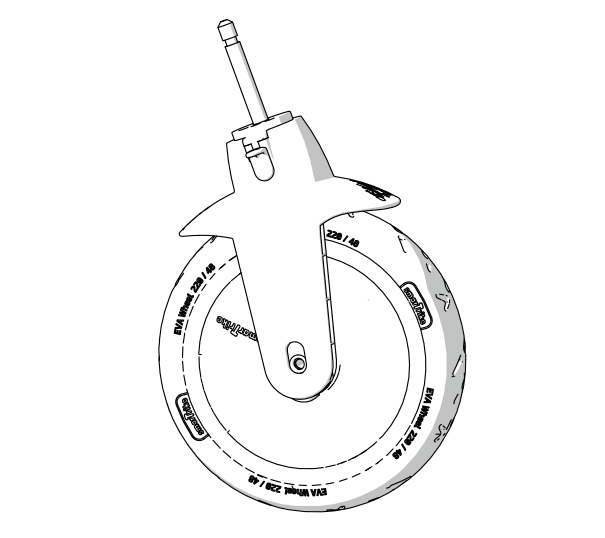

  • 2插入前輪

Step 2

  • 1扳直椅背

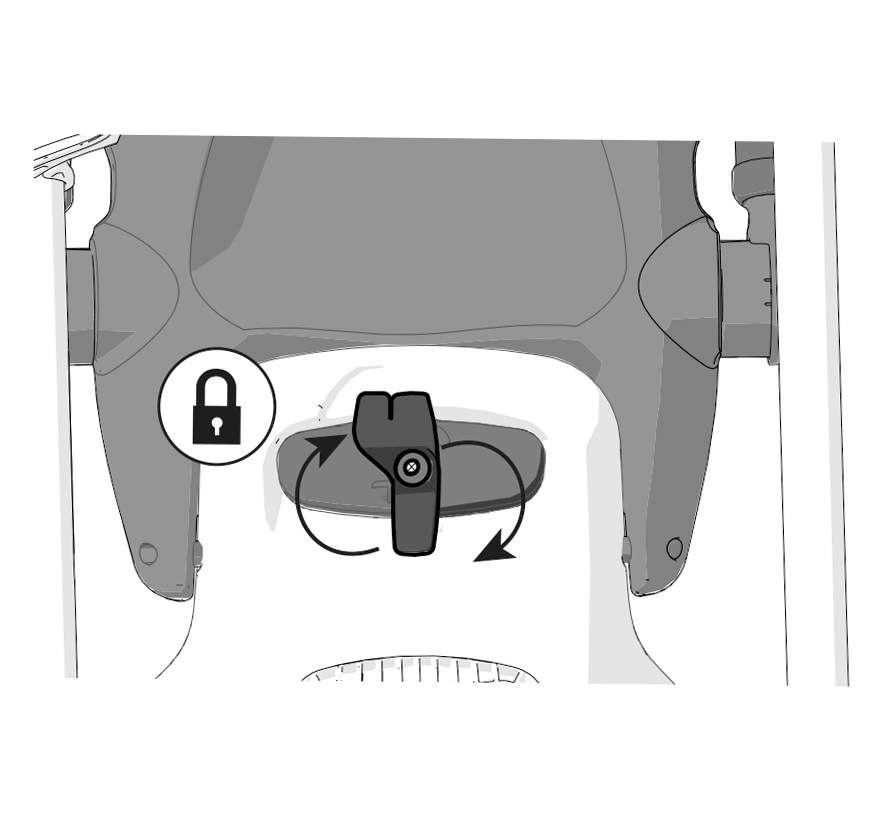

  • 2鎖上椅背下方之角度固定鎖

！勿讓孩童用力下壓兒童扶手或猛力左右旋轉，可能導致關節處損壞，或180度過度旋轉而使前輪操作模式被意外切換。

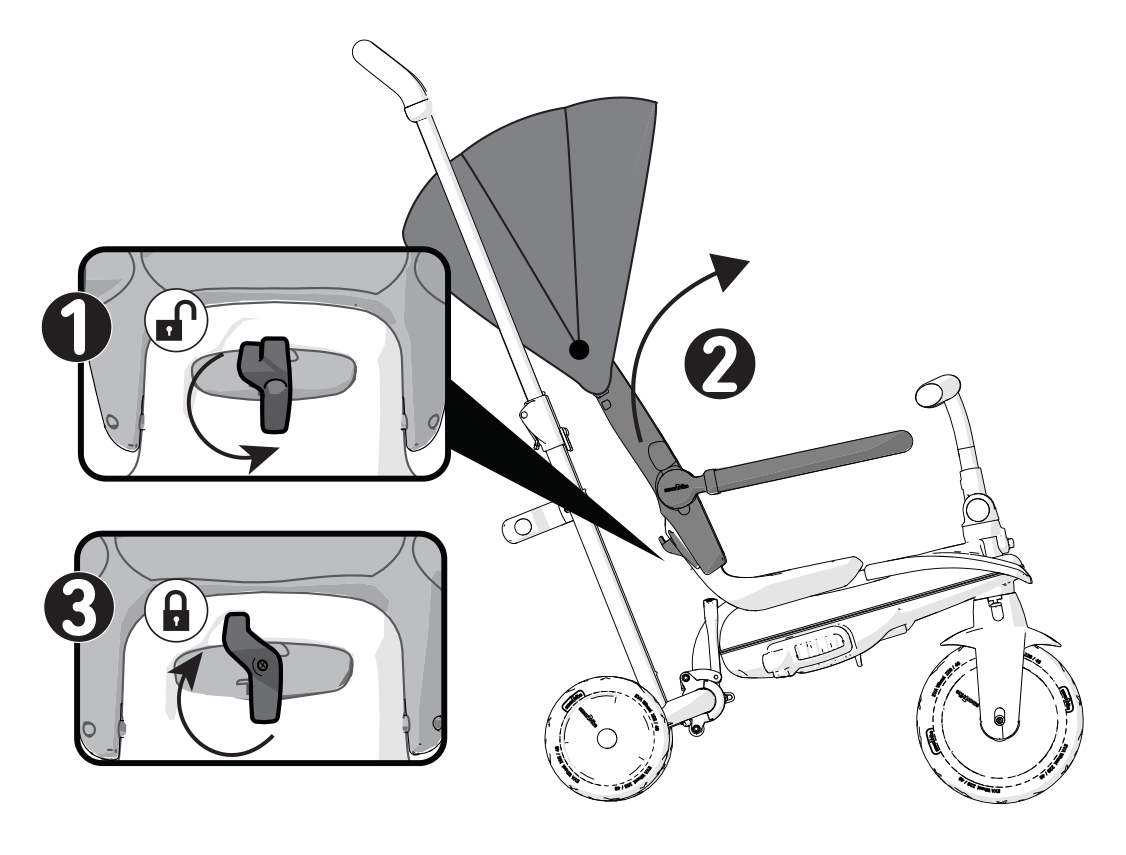

Step 3

    A

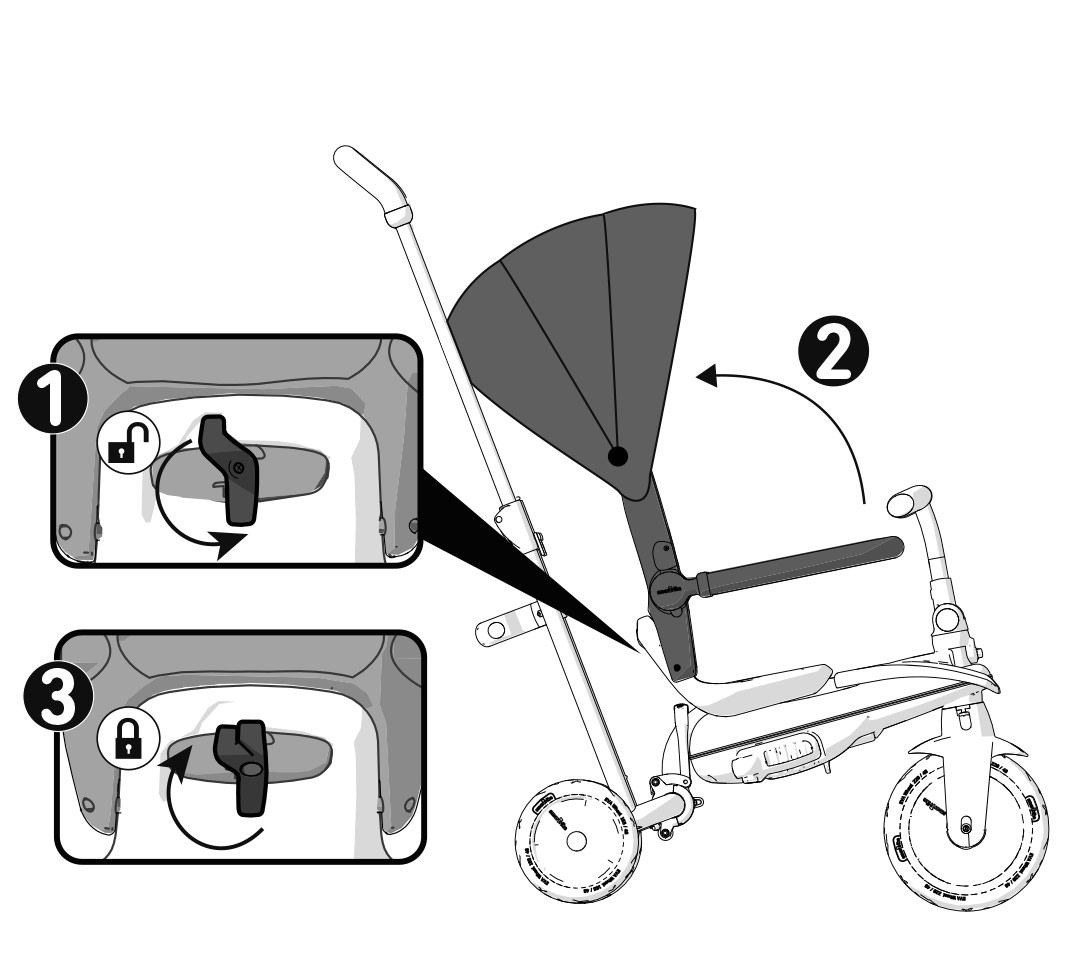

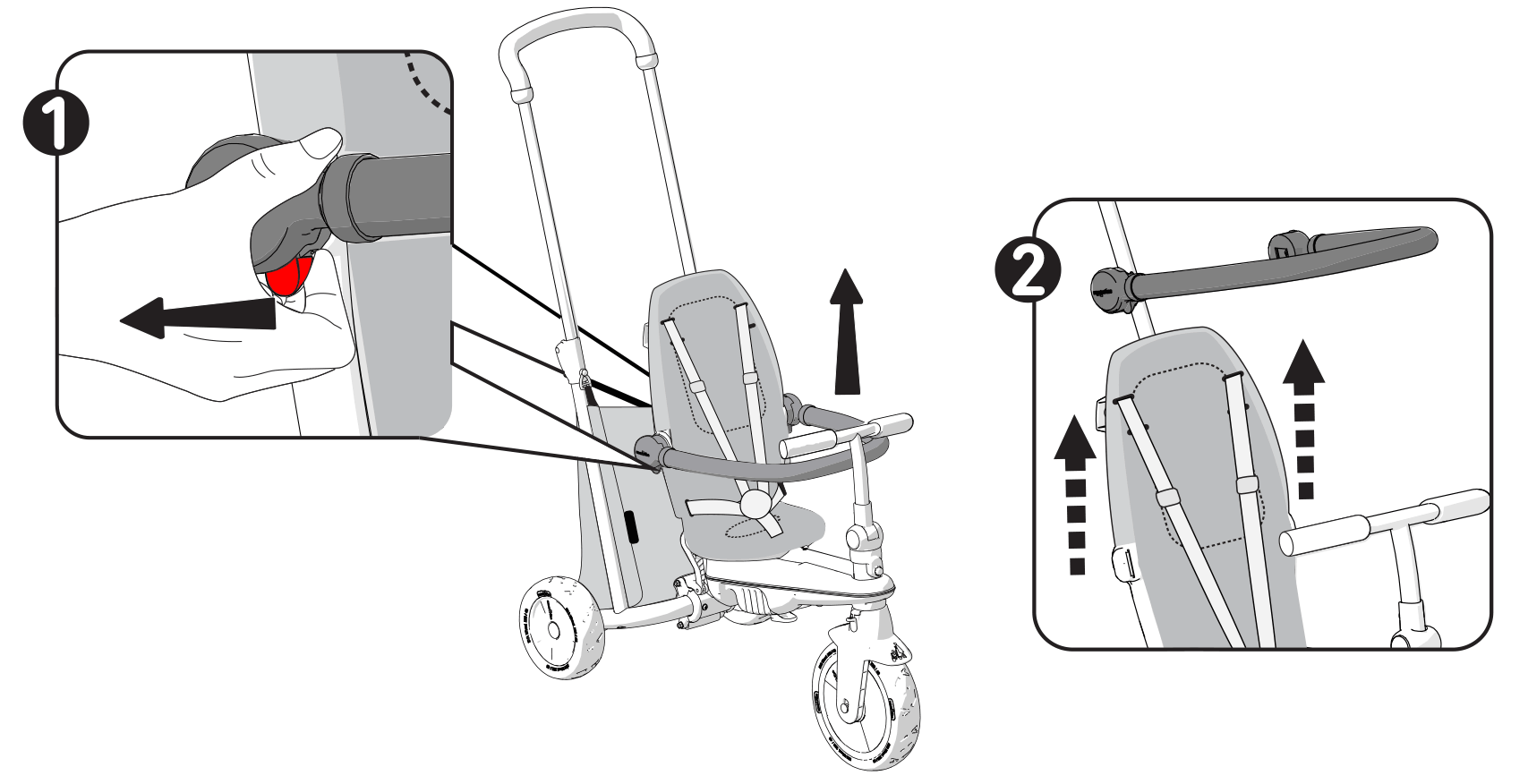

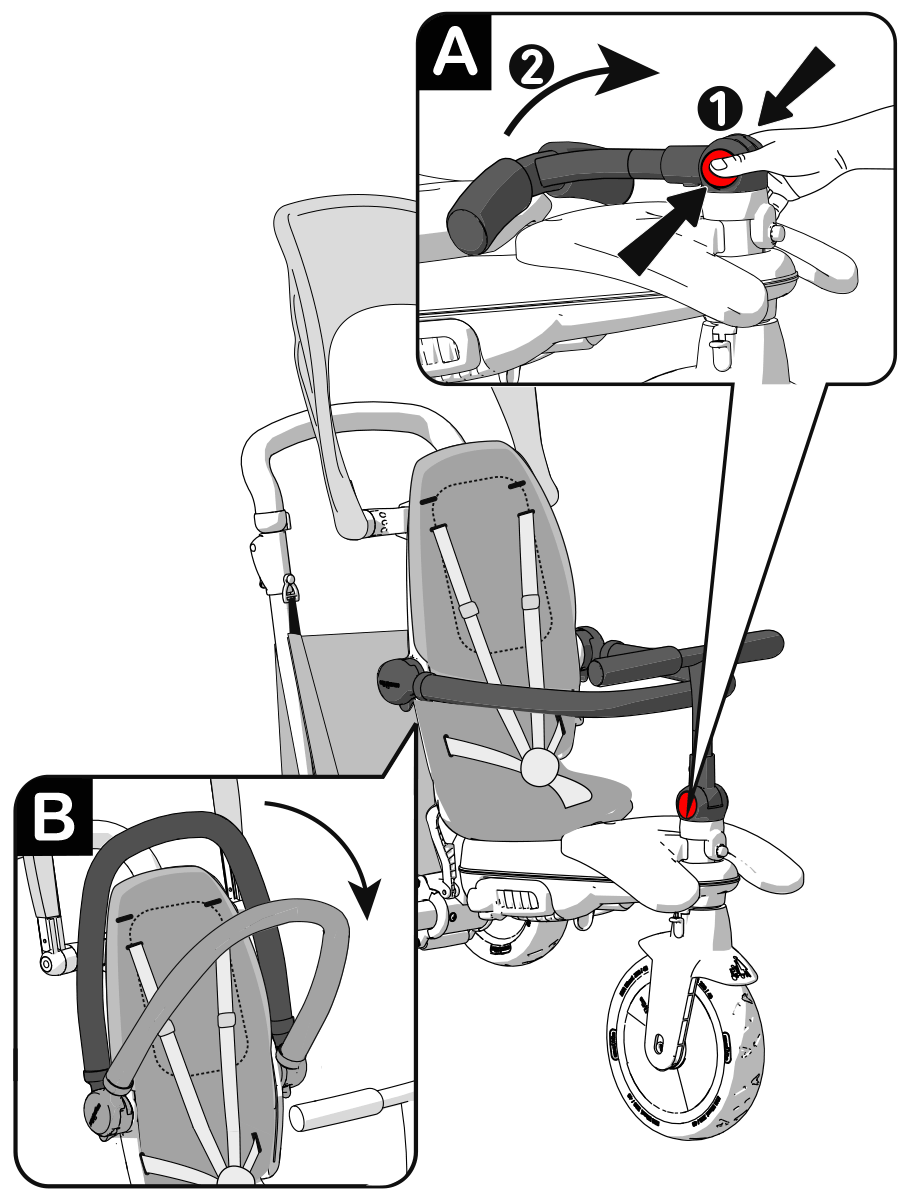

  • 1按下手把側面下方紅色按鈕
  • 2立起兒童扶手


    • B

  • 降下兒童護圍

Step 4

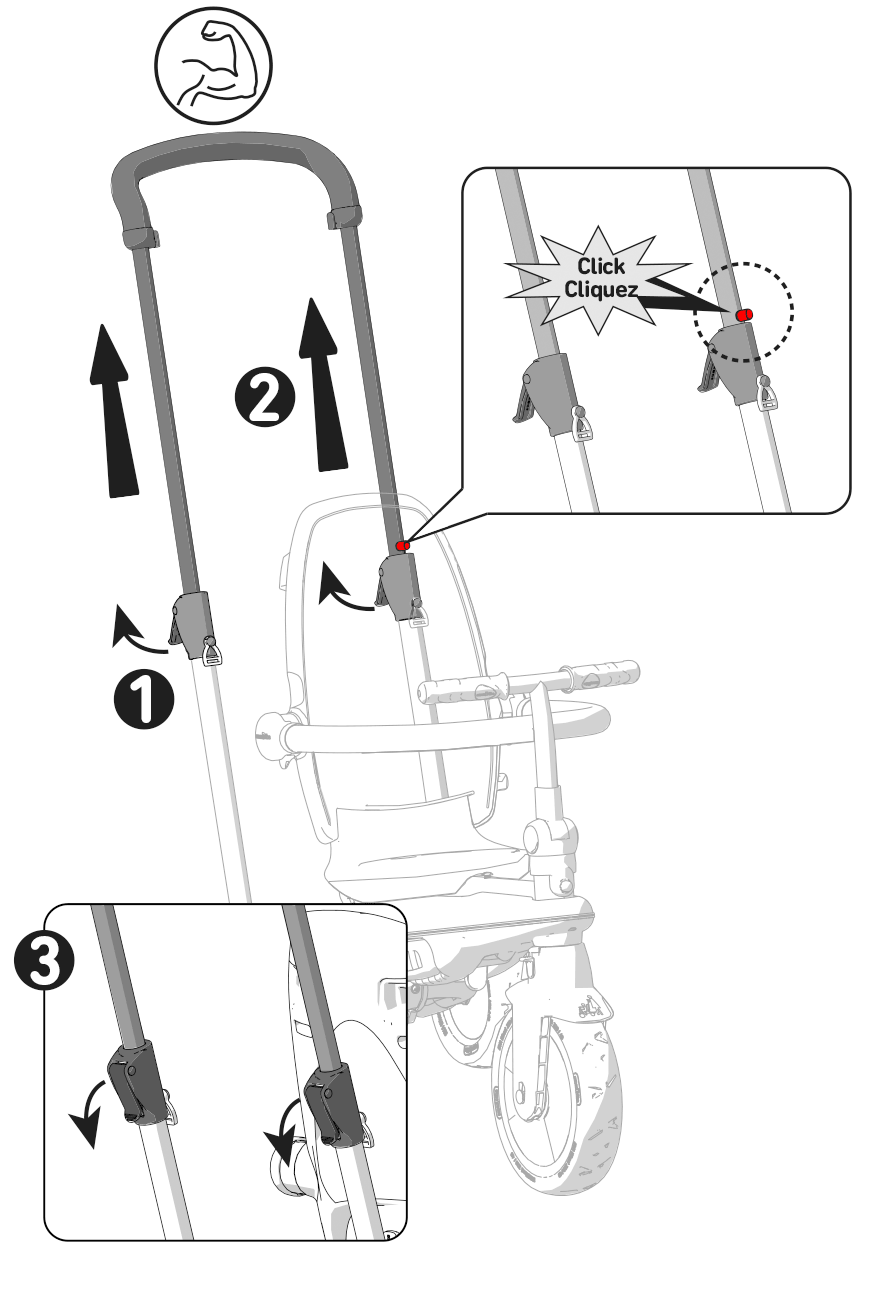

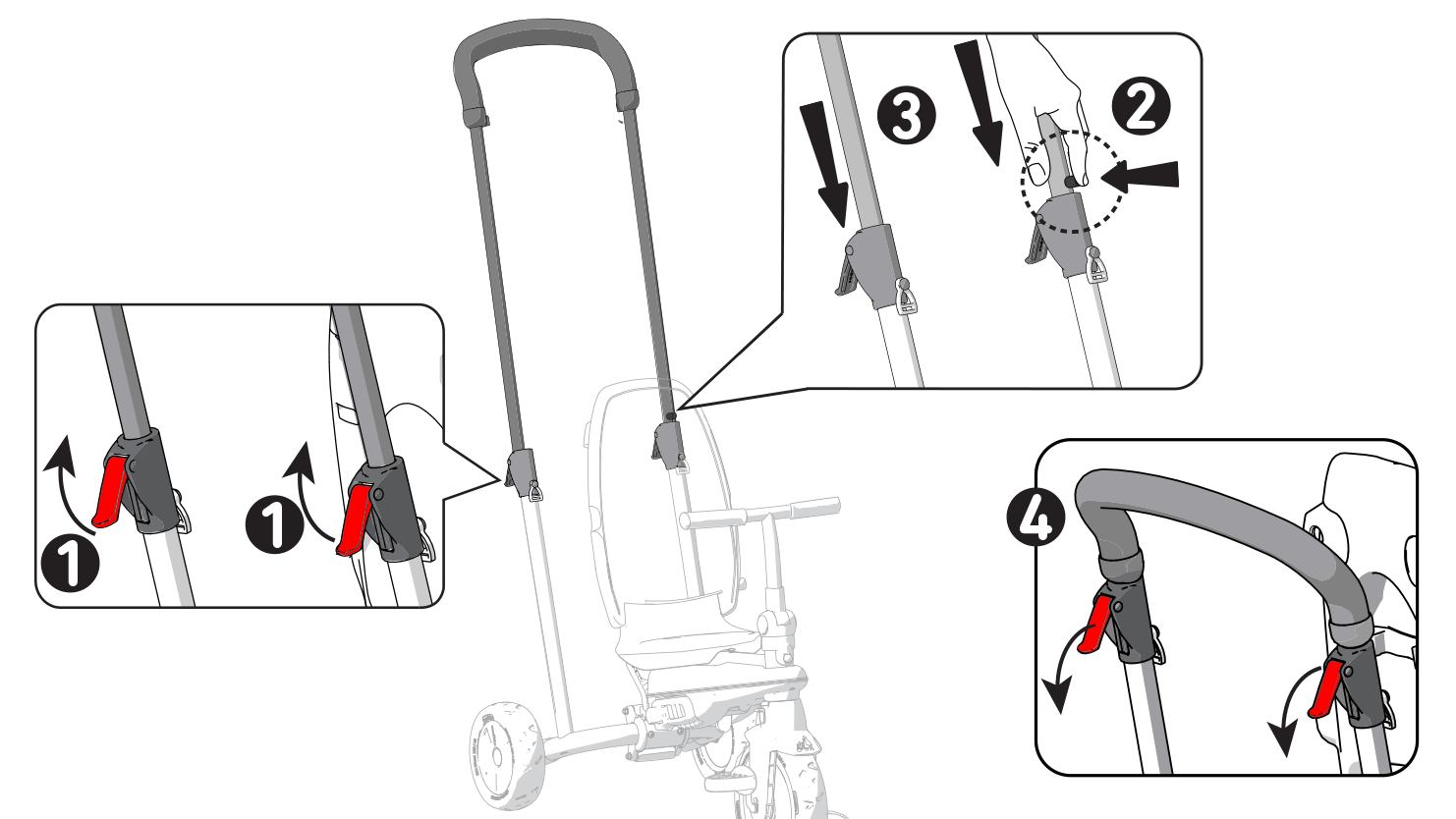

  • 1鬆開扶手下方兩側紅色鎖扣
  • 2拉起扶手至聽到"喀"一聲，同時銀色卡榫(A)龍吐珠彈出
  • 3扣緊扶手下方兩側紅色鎖扣

Step 5

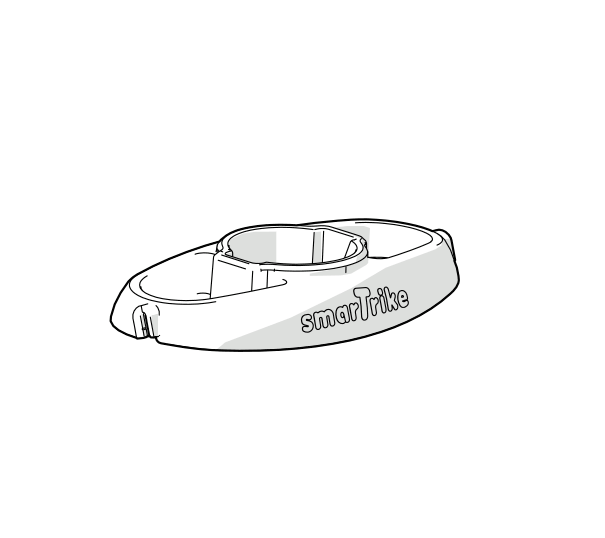

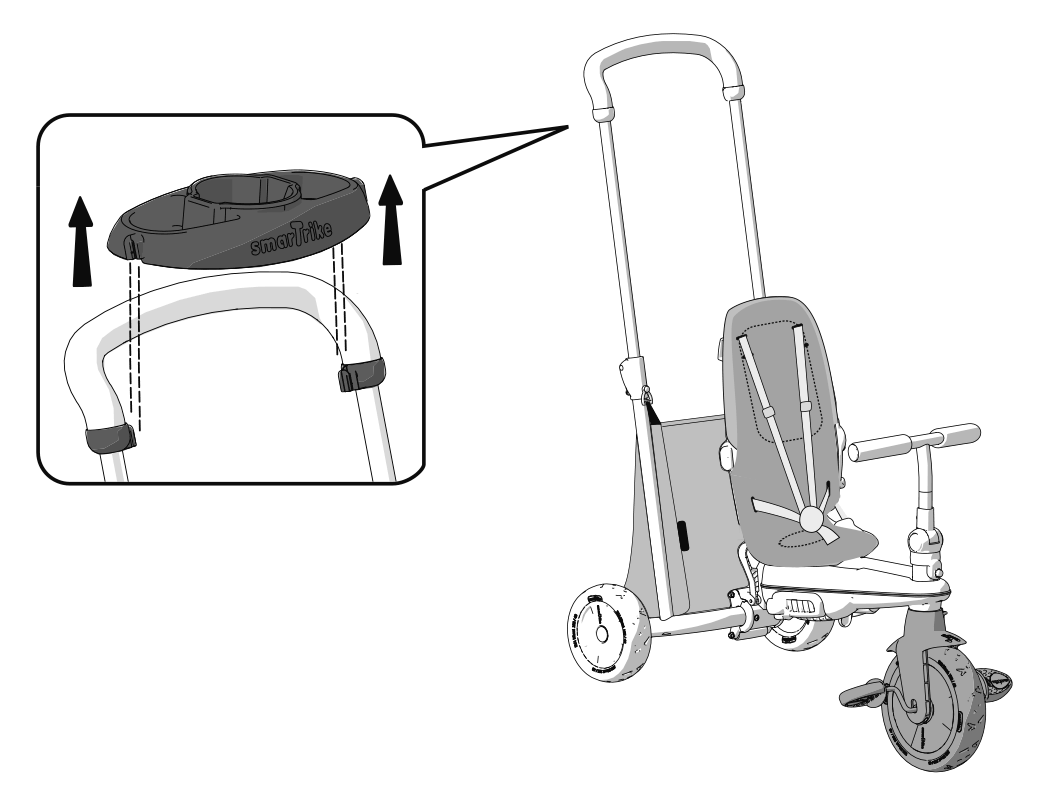

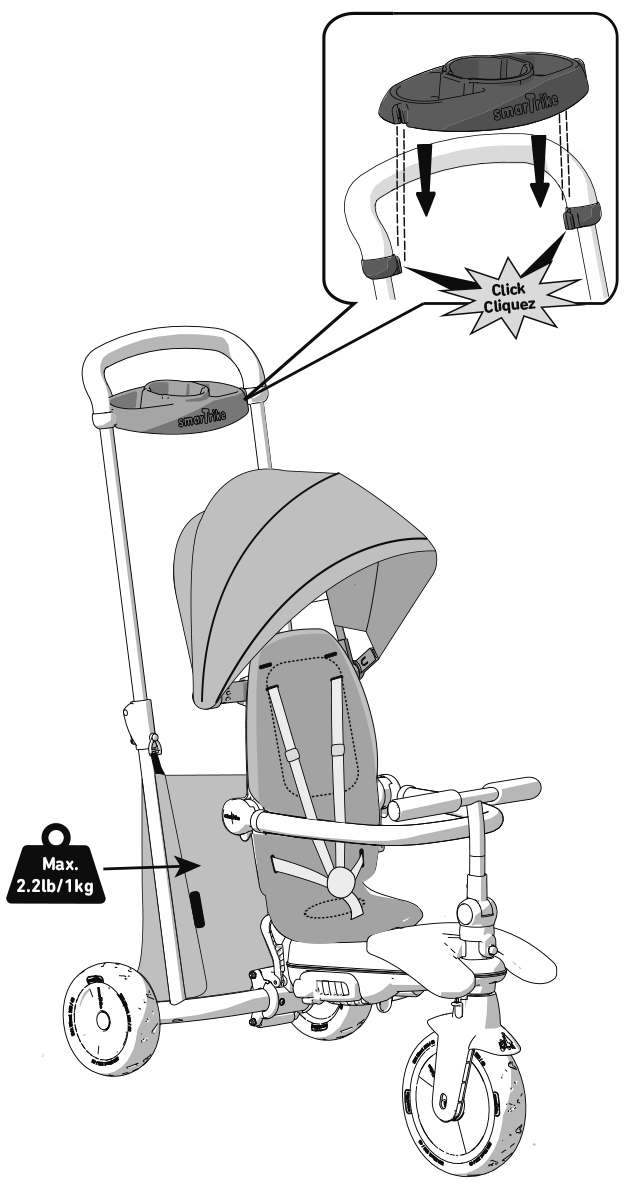

安裝G置物杯架於成人扶手上

！置物袋限重1kg (2.2磅)， 無論上行或下行，請勿在階梯上使用本產品。

剎車器使用說明

Step 1

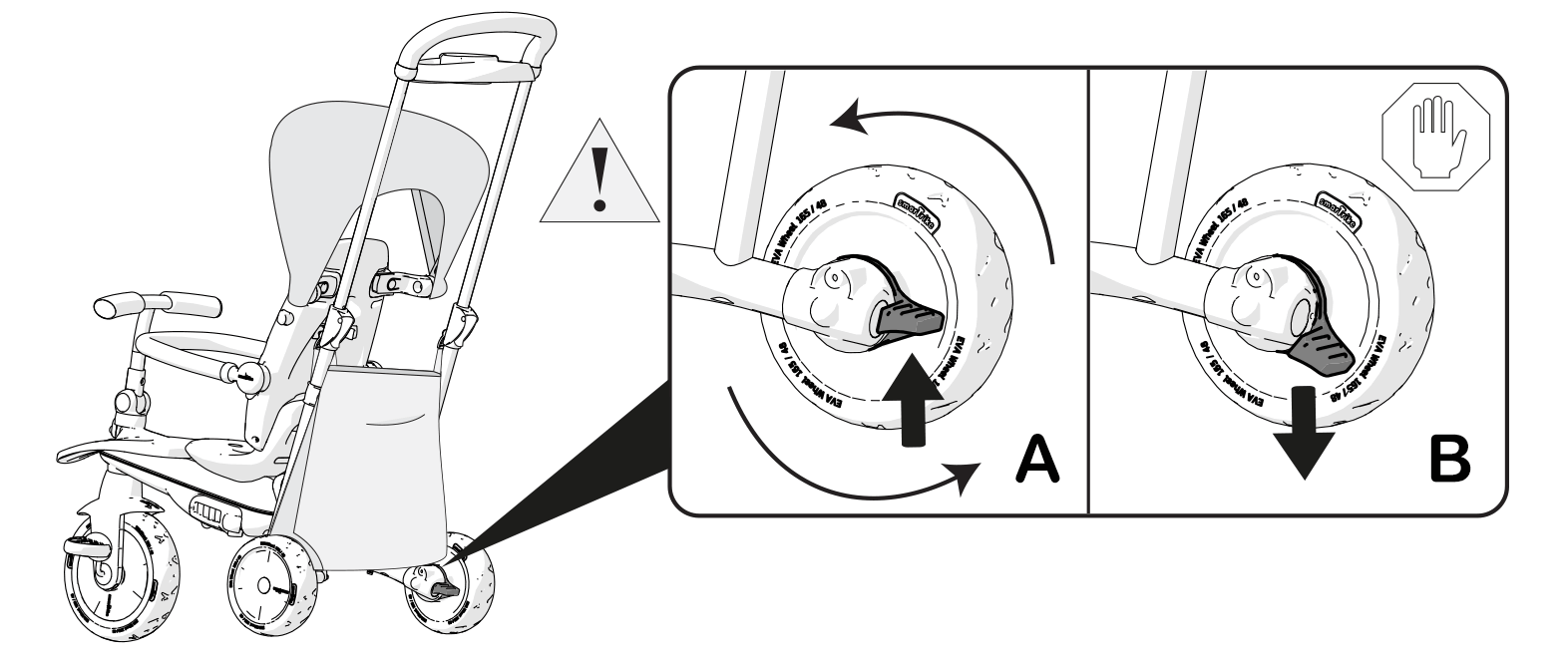

  • 1剎車器位於右後輪內側處，踩下即啟動剎車器，雙邊後輪皆鎖定，如圖B所示
  • 2往上扳起即可解除剎車器，如圖A

安全帶高度調節說明

Step 1

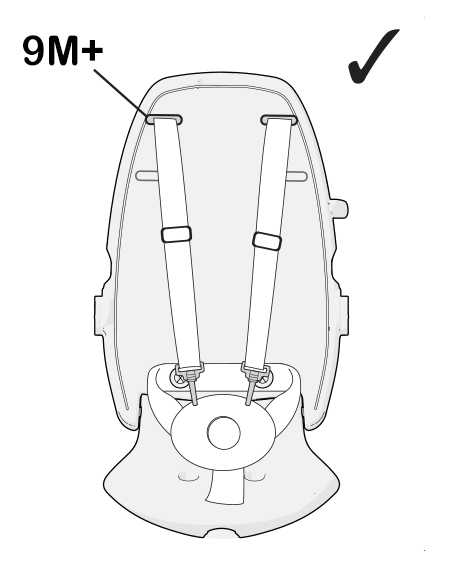

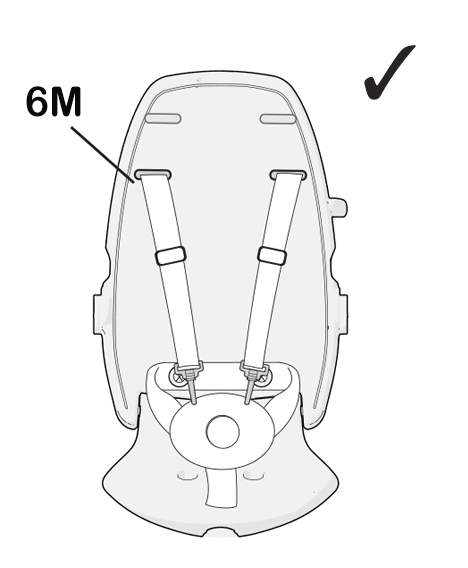

本產品的安全帶高度有兩個選擇，待寶寶肩膀高度超過低段安全帶的孔洞高度後， 即應調整安全帶至高段檔位

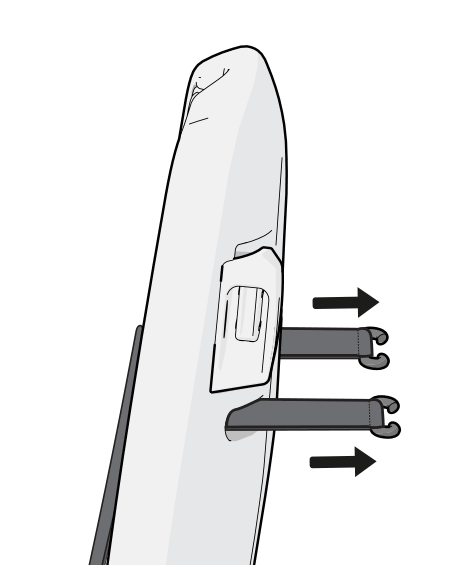

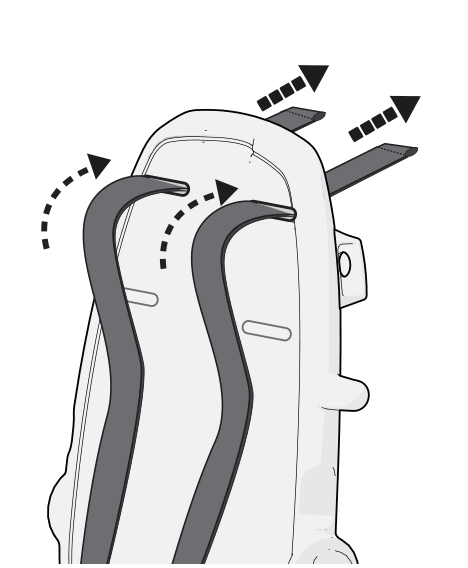

1拉出雙邊安全帶

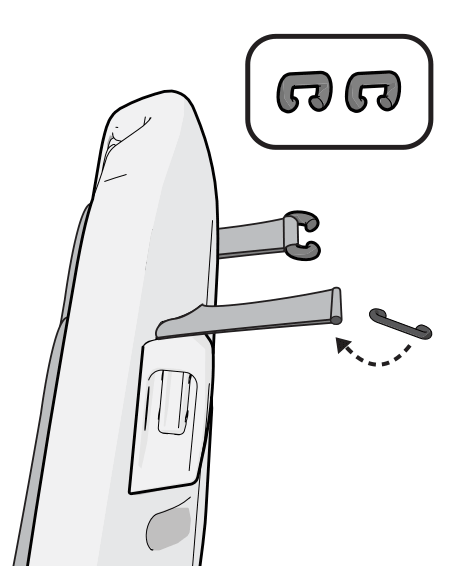

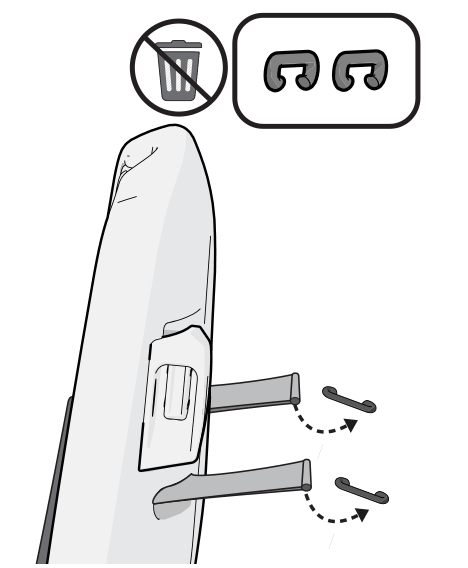

2取下帶扣。※務必保留好此安全帶扣，切勿丟失

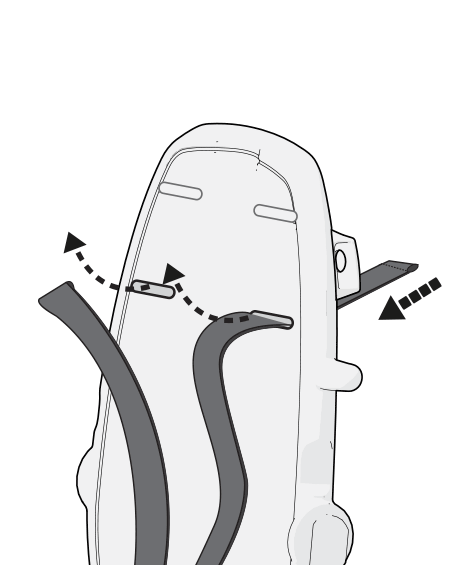

3將安全帶插入高段檔位孔洞

4拉出雙邊安全帶

5裝上帶扣

完成安全帶高度調節

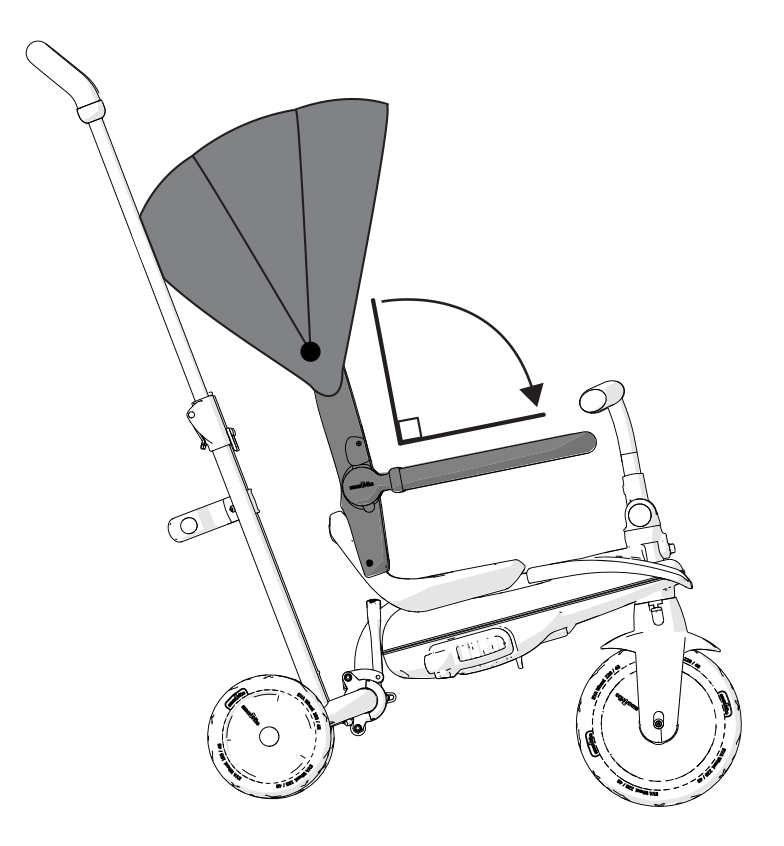

椅背傾斜度調整（降低）

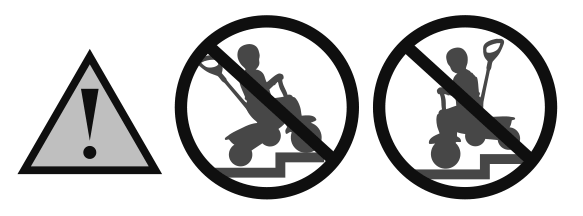

！無論上行或下行，請勿在階梯上使用本產品。
請注意，不正確的使用本產品，可能造成人員受傷、發生物品損壞等情形。

Step 1

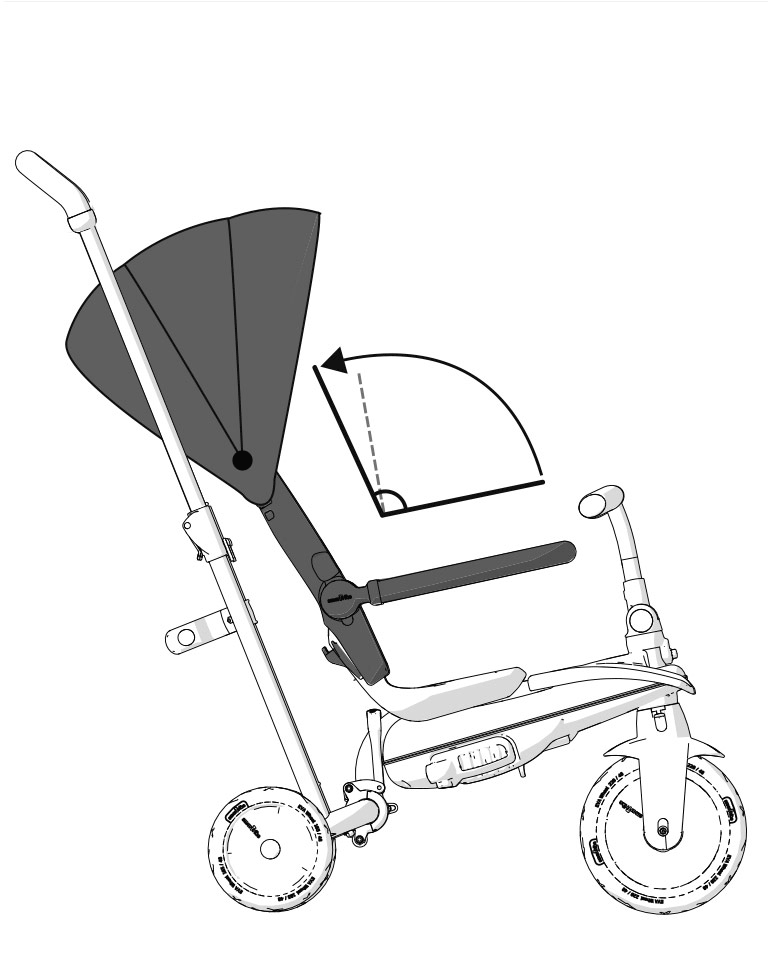

  • 1鬆開椅背後面下方調節扣
  • 2將椅背往後倒
  • 3扣上調節扣

Step 2

調整完成

椅背傾斜度調整（調直）

Step 1

  • 1鬆開椅背後面下方調節扣
  • 2將椅背往前扶直立
  • 3扣上調節扣
  • 椅背傾斜度共有兩段可調整

Step 2

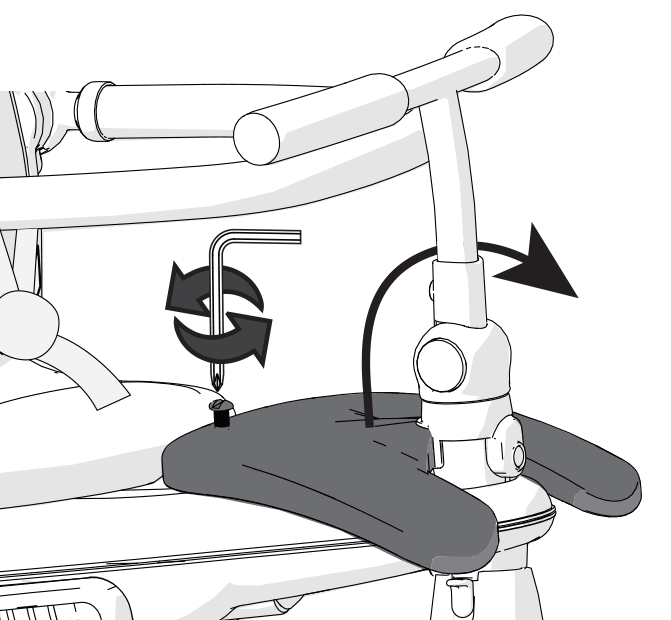

以十字螺絲起子逆時針卸下靠腳板螺絲，移除並收妥靠腳板

一階輔助踏腳板使用方式

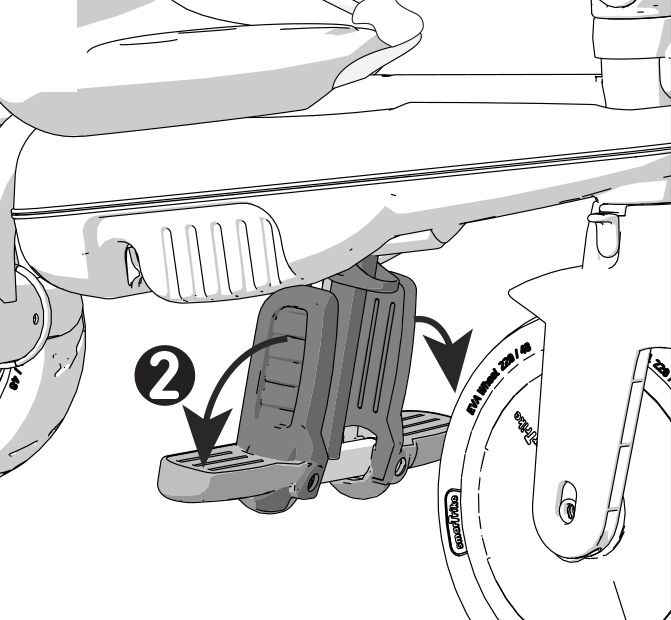

  • 1將一階輔助踏腳板往下降，至聽到"喀答"聲
  • 2展開雙邊腳踏


！ 請依照上述順序降下與展開一階輔助踏腳板， 切勿在尚未降下狀態就展開一階輔助踏腳板， 此舉會導致物品損壞。

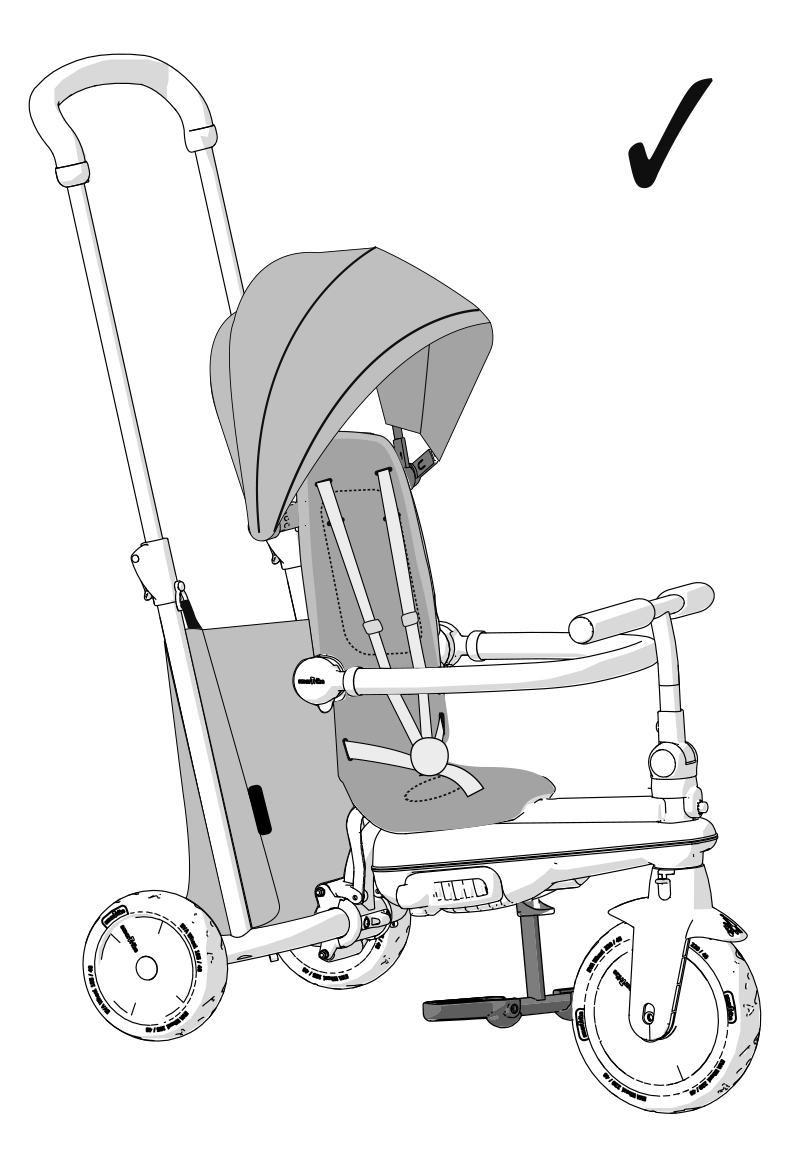

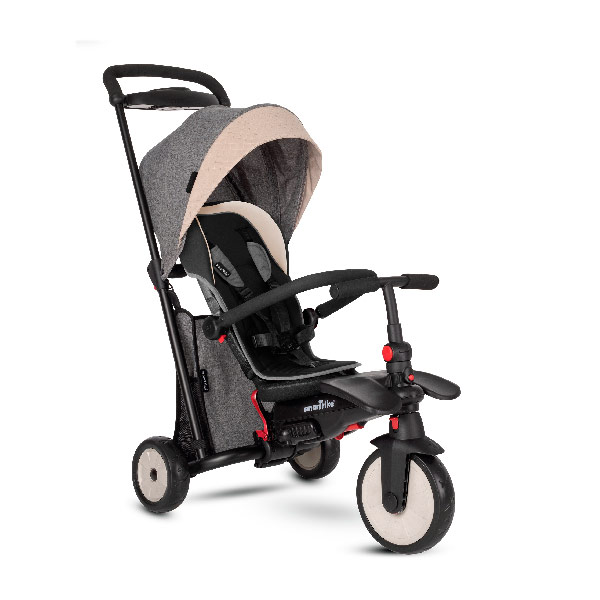

STR5三輪車 一階模式組裝圖

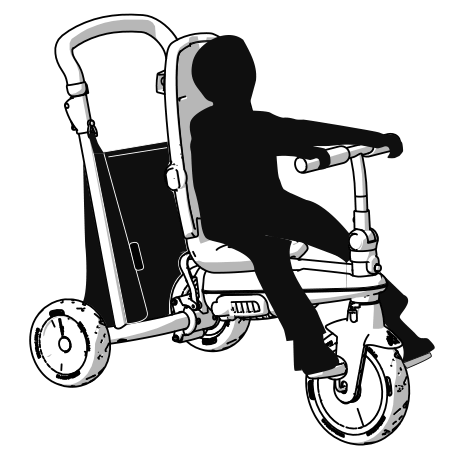

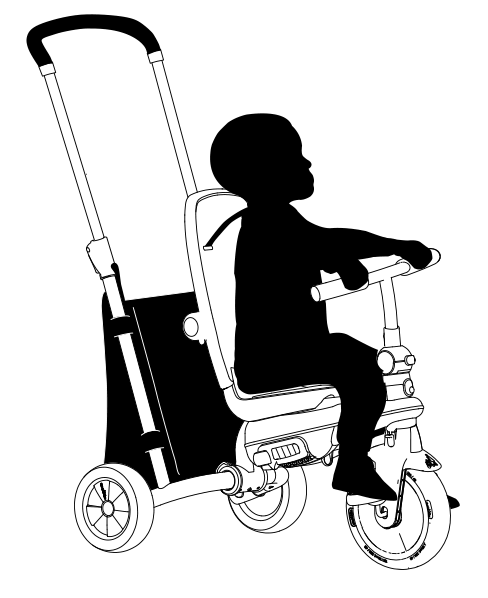

此階段應選用成人操控模式，行進時成人可利用三輪車後方扶手操控前輪方向

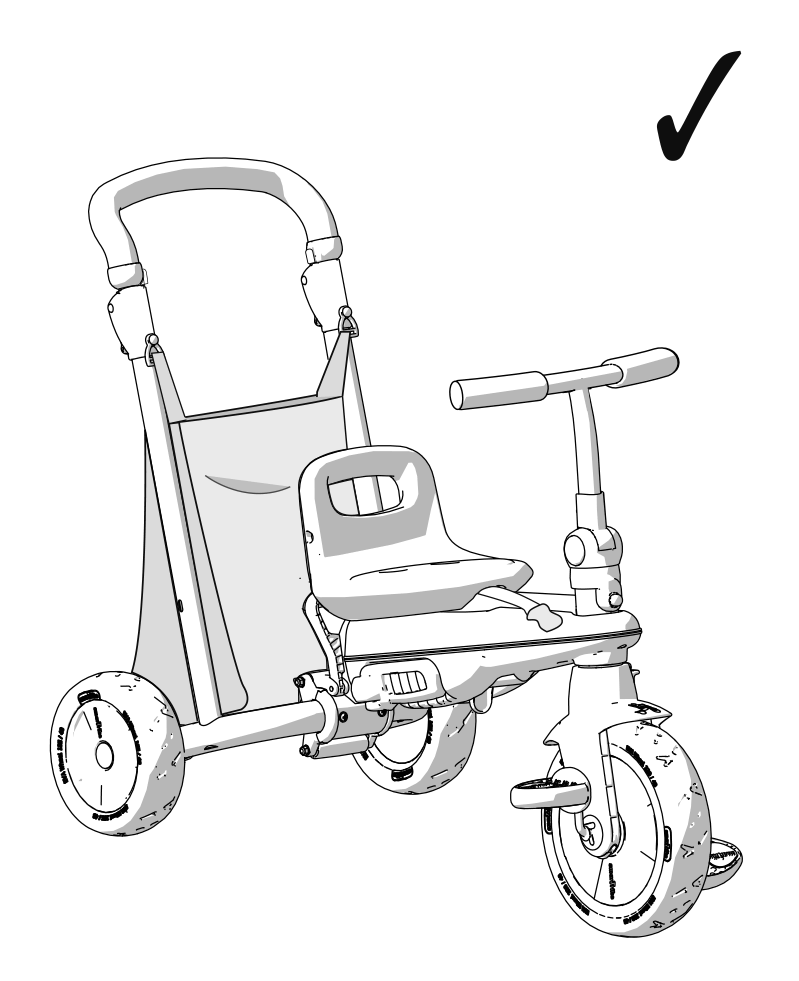

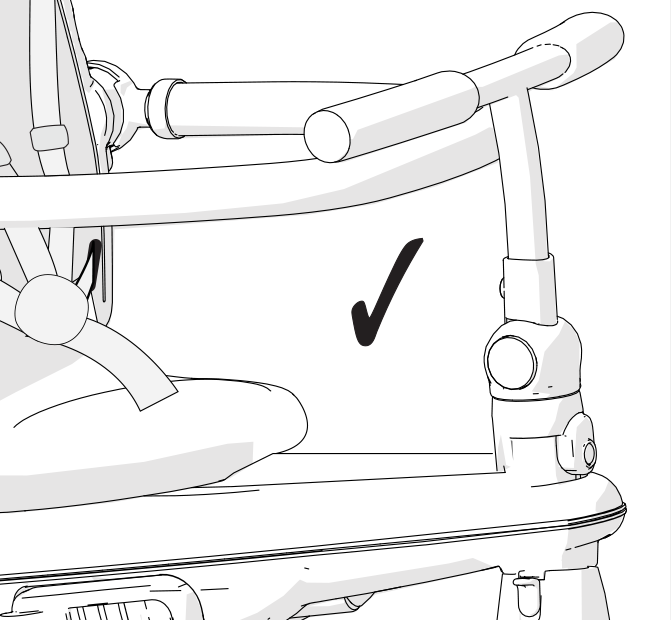

！ 請注意前輪呈現圖示為：表示此時是成人操控模式。

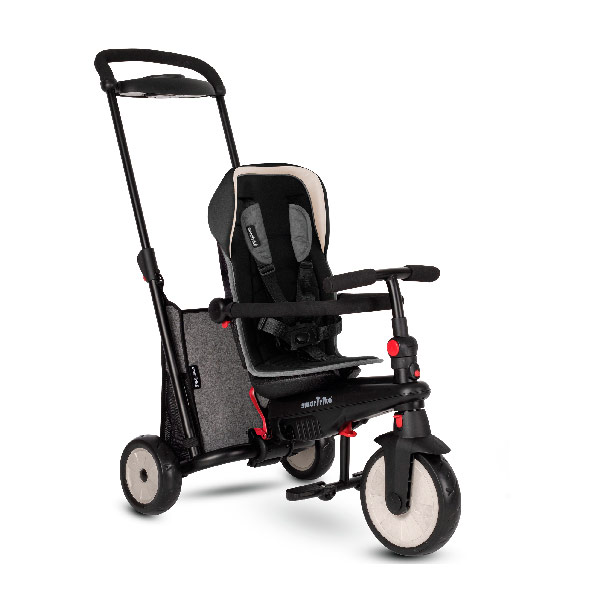

當孩童長高後，若遮陽篷會檔到視線或碰到孩童頭頂， 可將遮陽篷卸下

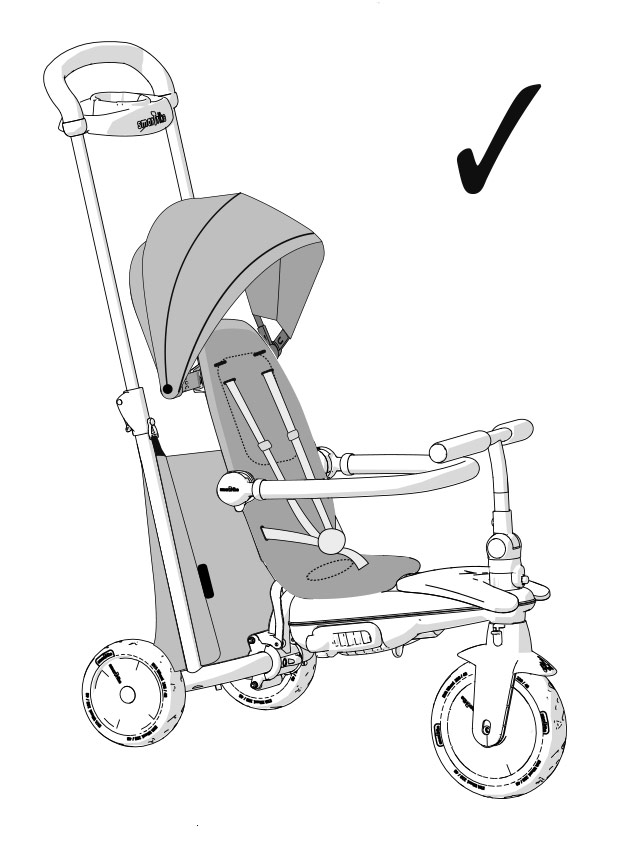

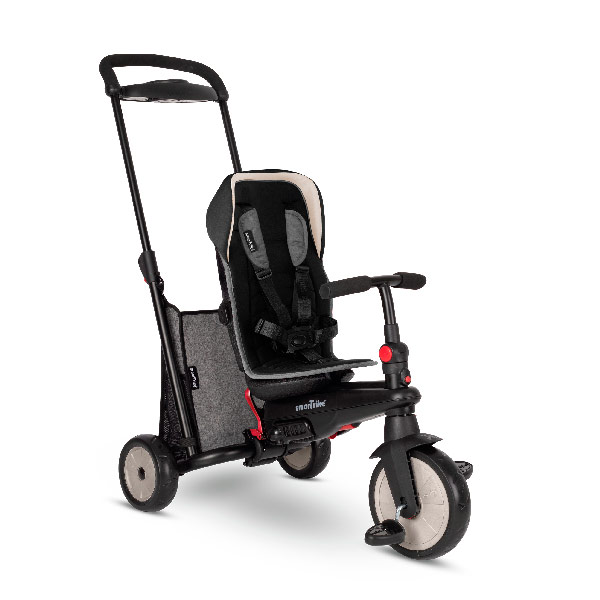

STR5 三輪車 二階模式組裝

Step 1

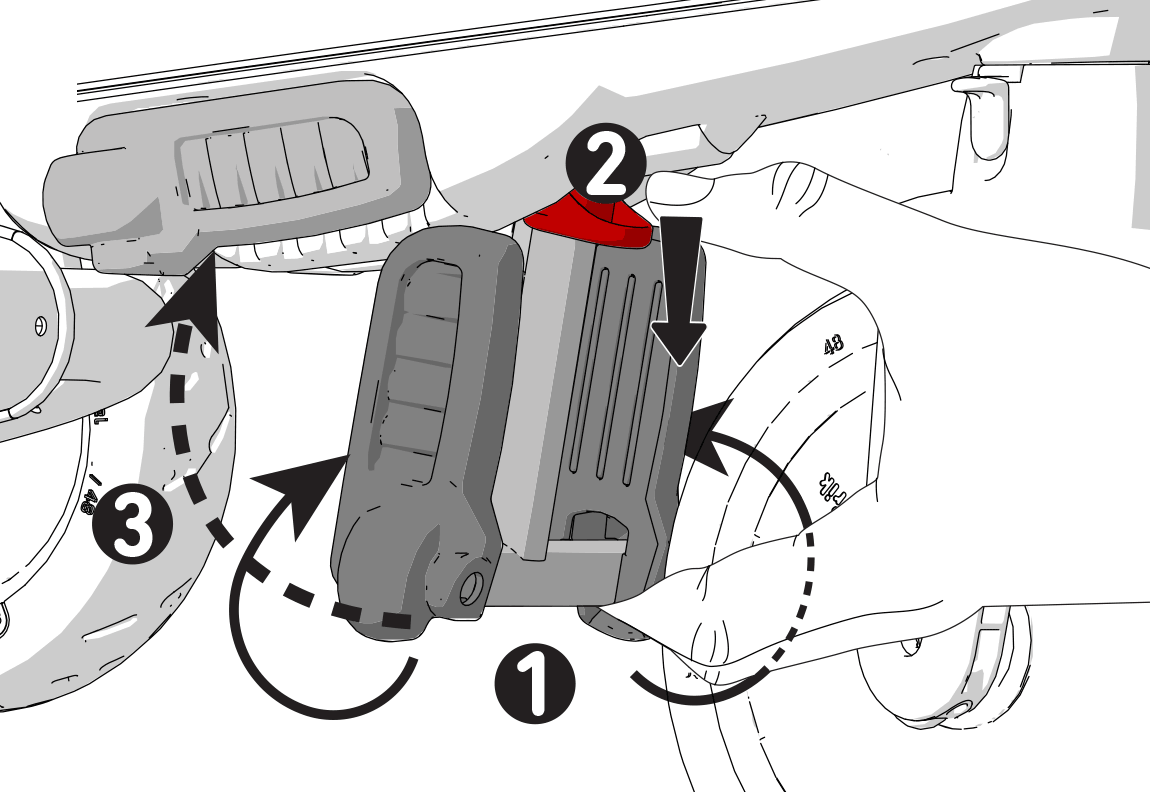

收起一階輔助踏腳板

  • 1將雙邊踏腳板收起
  • 2往下按住紅色按鈕
  • 3往上收回一階輔助踏腳板

Step 2

卸下兒童護圍

  • 1向外拉開護圍雙邊紅色鈕
  • 2往上提起護圍

！ 建議在剎車鎖定狀態下，進行以上動作 請妥善保存卸下之兒童護圍

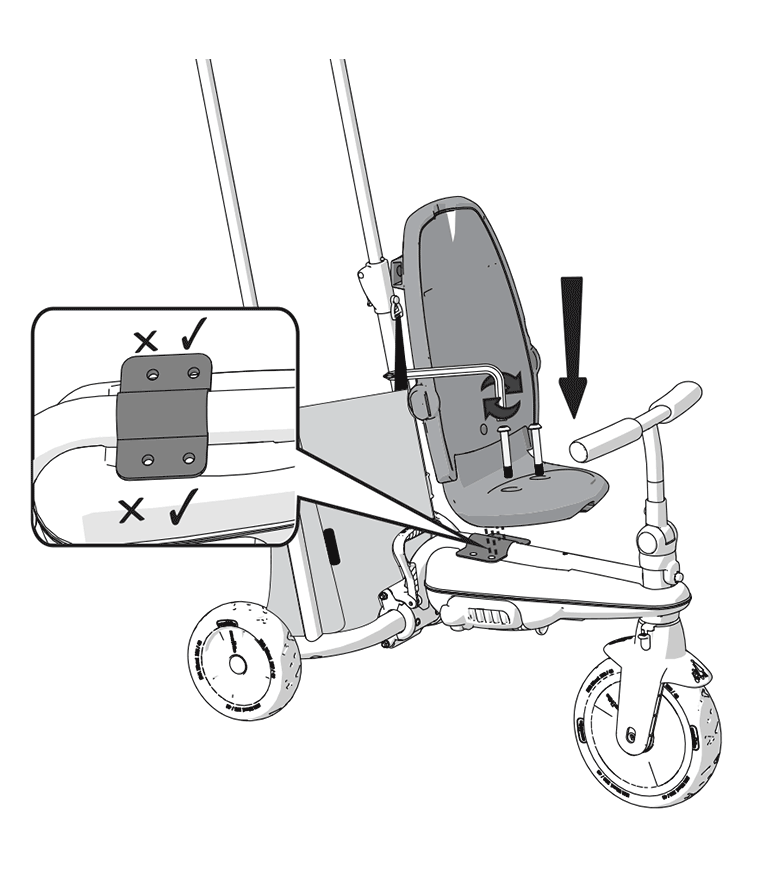

Step 3

1準備好六角鈑手，使用六角鈑手平面端，以順時針方向卸下座椅中間的2個螺絲

※請妥善保存2個螺絲

2將座椅往兒童扶手方向移動，將2個螺絲以順時針方向鎖上

Step 4

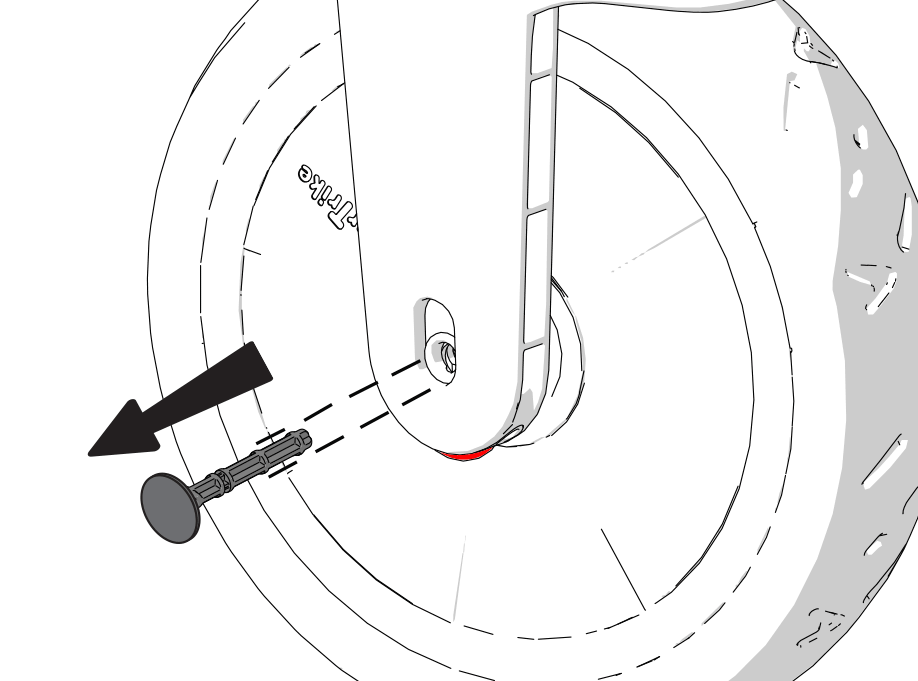

1壓住前輪側面下方紅色按鈕

2拔出插扣

※前輪兩側皆有插扣，取下後請務必妥善保存

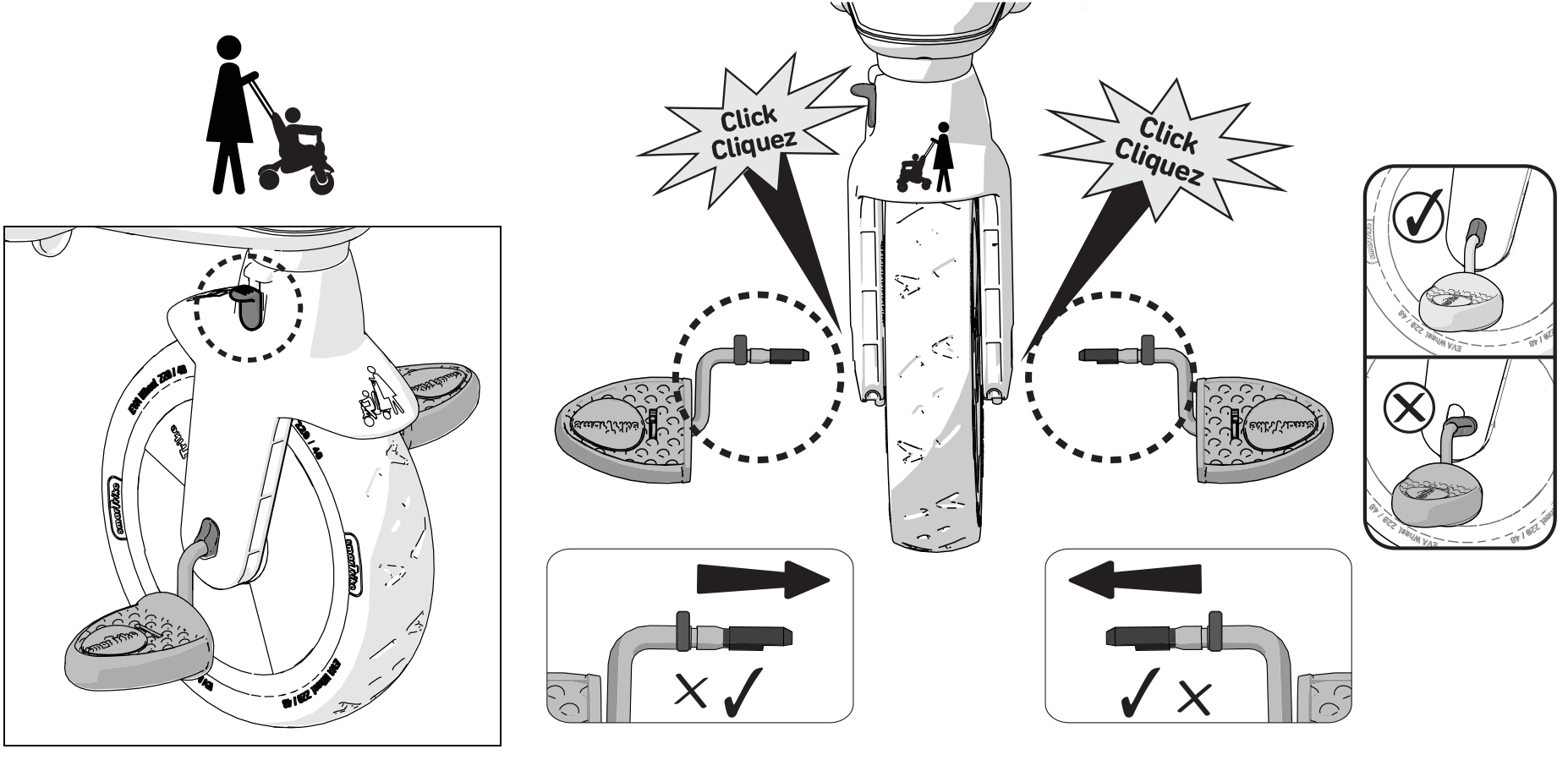

Step 5

  • 1將左右腳踏板裝上前輪兩側孔洞，聽到"喀" "喀"二聲代表組裝完成

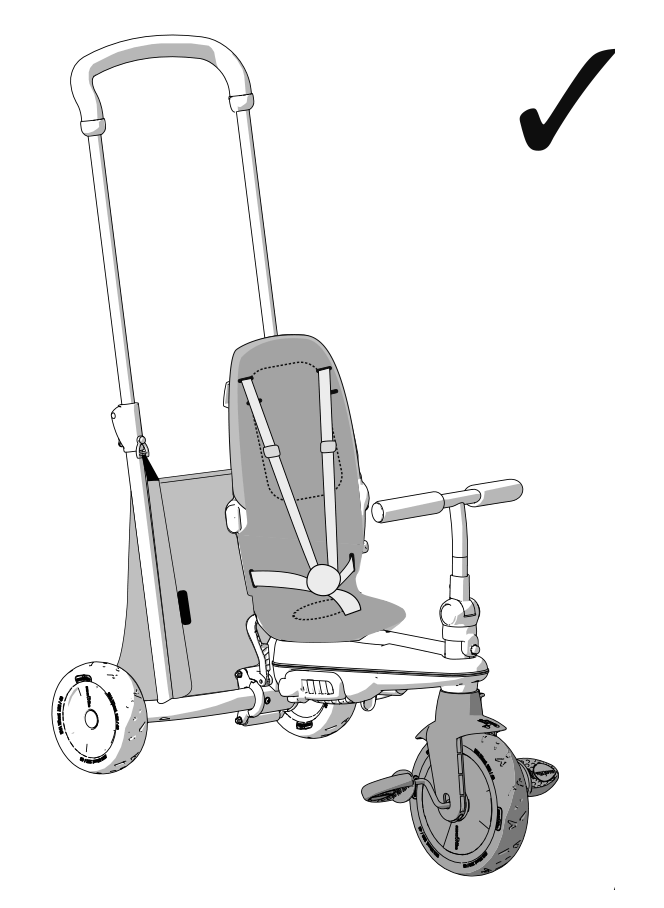

  • 2注意腳踏板安裝後要如打✔圖所示

腳踏板共有兩種深度可選擇，較淺的深度表示練習階段 此時腳踏板轉動無法帶動三輪車前進。 (建議由成人操控三輪車行進時 ，選用練習階段)

Step 6

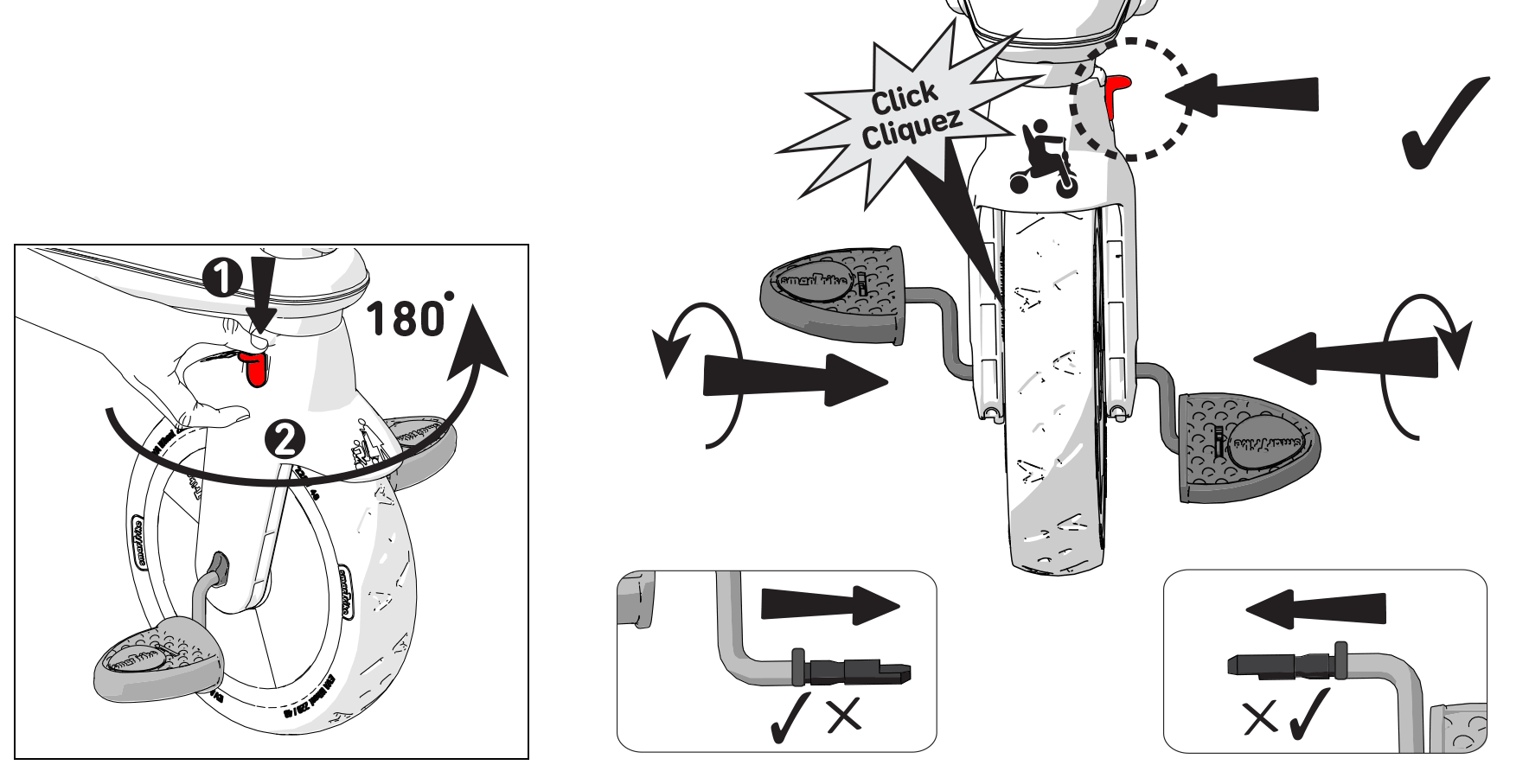

轉換為兒童操控模式

  • 1將前輪頂部紅色按鈕下壓
  • 2180度旋轉前輪後，聽到"喀"一聲，兒童操控模式圖示朝前

旋轉腳踏板同時推入至較深刻度，對準黑色卡榫後卡入，聽到 "喀"一聲代表調整完成

！兒童模式下，是由孩童操控扶手控制前輪方向，成人在後方推動時，可能因孩童轉動扶手而突然變更行進方向，請家長務必注意行進速度與使用安全。

Step 7

組裝完成

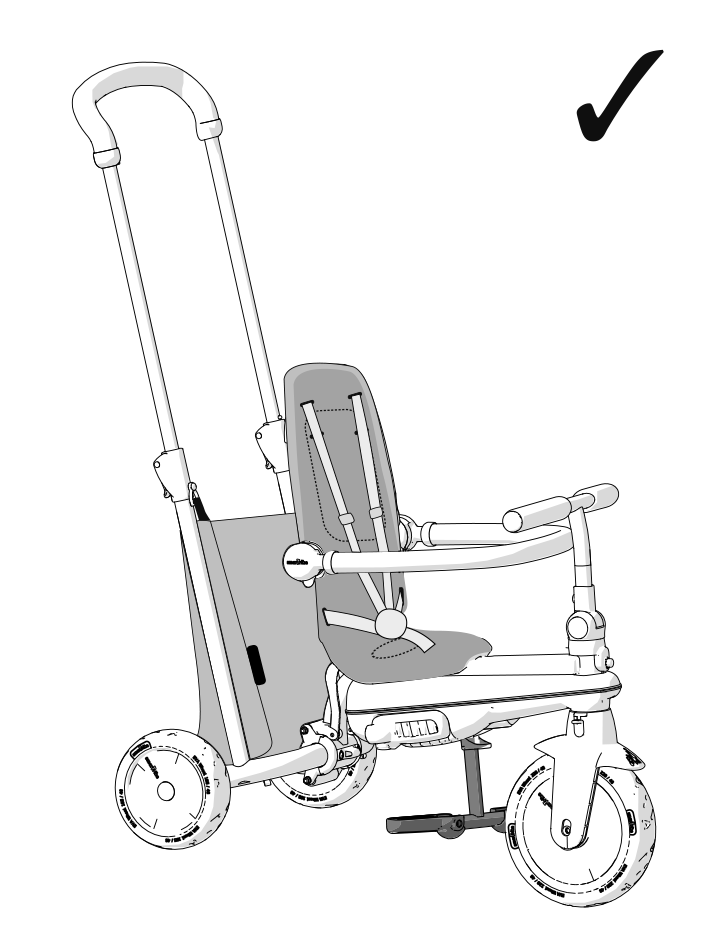

STR5 三輪車 三階模式組裝

Step 1

移除置物杯架

Step 2

降下成人扶手

  • 1鬆開扶手下方兩側紅色鎖扣
  • 2壓住銀色卡榫(龍吐珠)
  • 3同時壓下扶手
  • 4鎖上扶手下方兩側紅色鎖扣

卸下兒童護圍

  • 1往外扳開兒童護圍根部下方紅色鈕
  • 2扳開同時往上拉起兒童護圍

Step 3

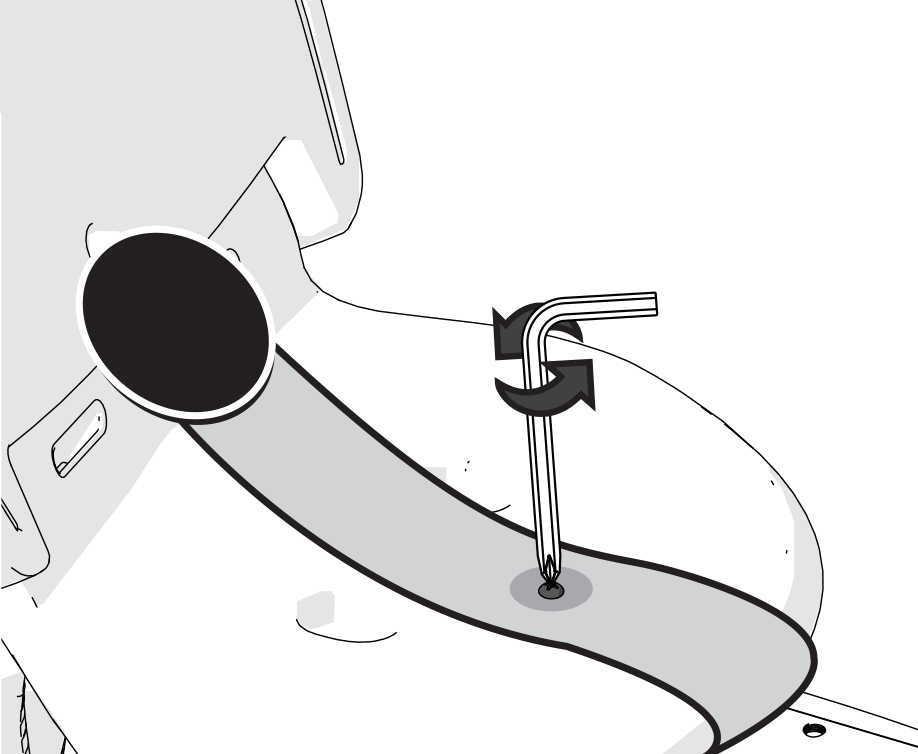

卸下安全帶

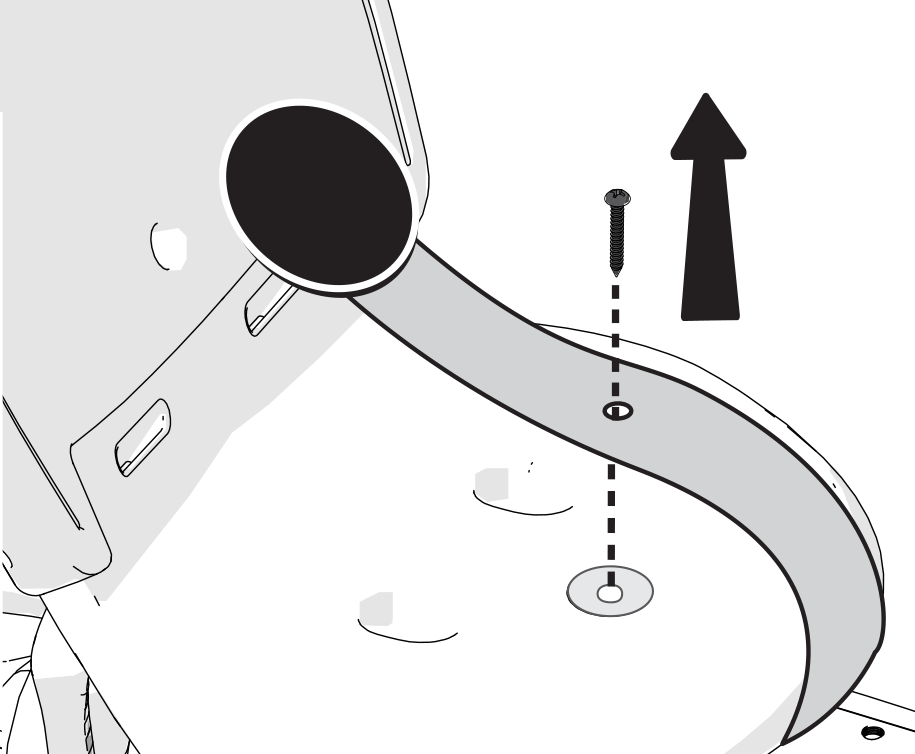

使用六角鈑手的十字螺絲端，以逆時針方向卸下座椅安全帶的螺絲，即可卸下安全帶

※螺絲請妥善保管，勿丟棄

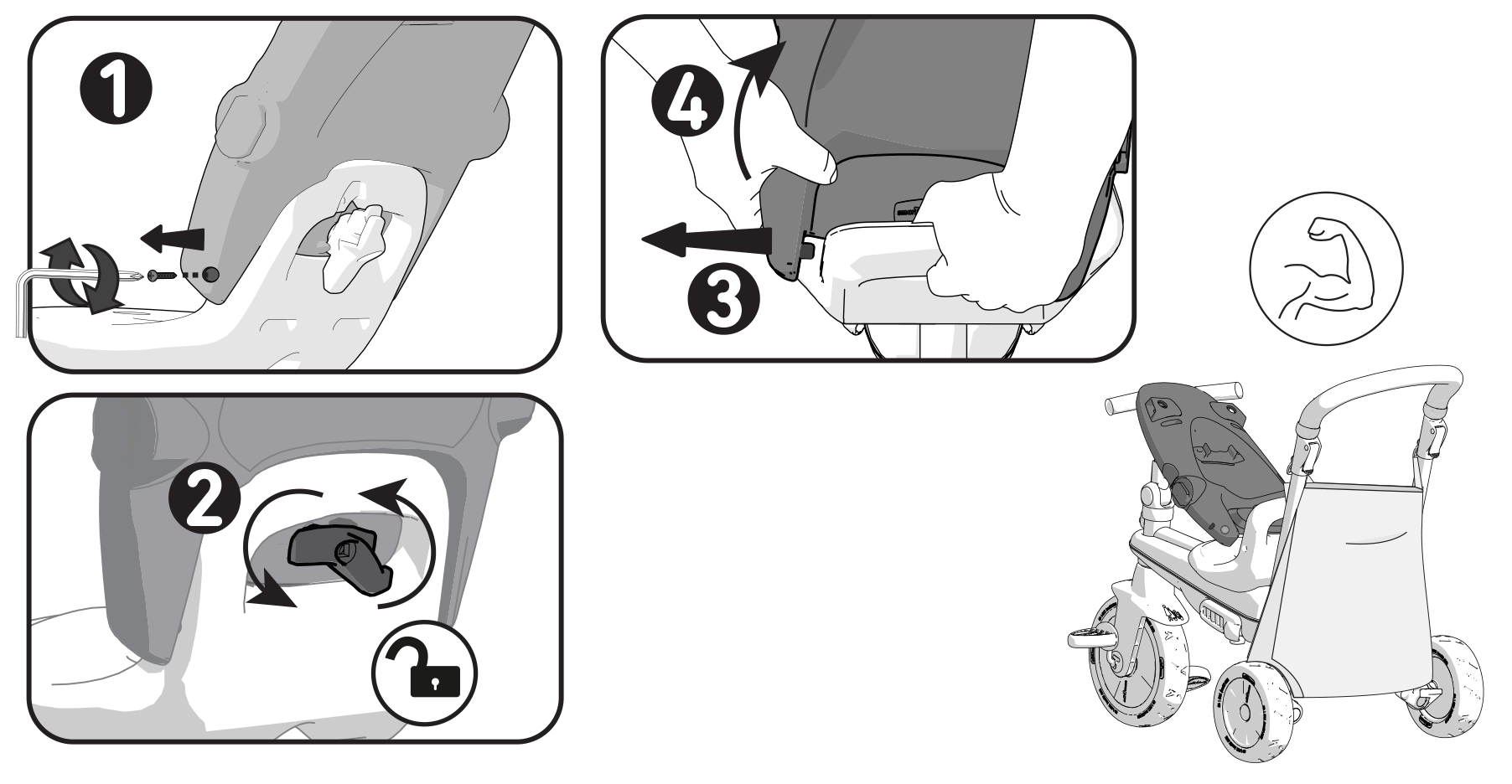

Step 4

卸下一階座椅靠背

  • 1使用六角鈑手的十字螺絲端，以逆時針方向卸下椅背左下方螺絲
  • 2鬆開椅背後方調節扣
  • 3拉住座椅後方把手
  • 4用力往外扳開椅背，使椅背底部卡榫與座椅分離，即可卸下一階座椅靠背

Step 5

組裝完成

STR5 三輪車 折疊步驟說明

Step 1

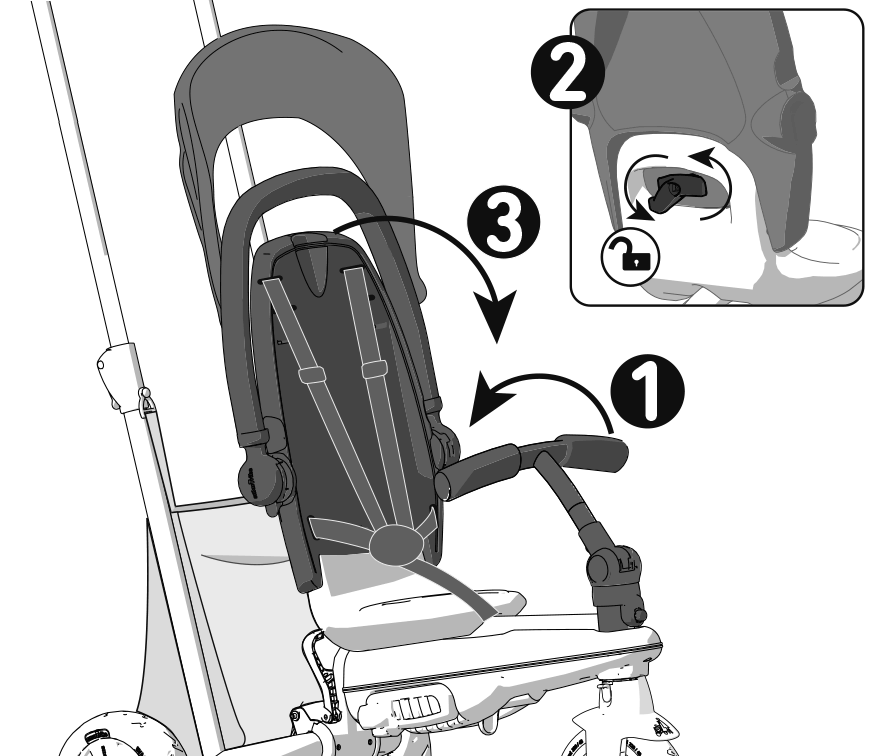

收起椅背與兒童扶手

  • 1按下手把側面下方紅色按鈕，收起兒童扶手至貼緊座椅面
  • 2鬆開椅背調節扣
  • 3降下椅背至貼緊兒童扶手與座椅面

Step 2

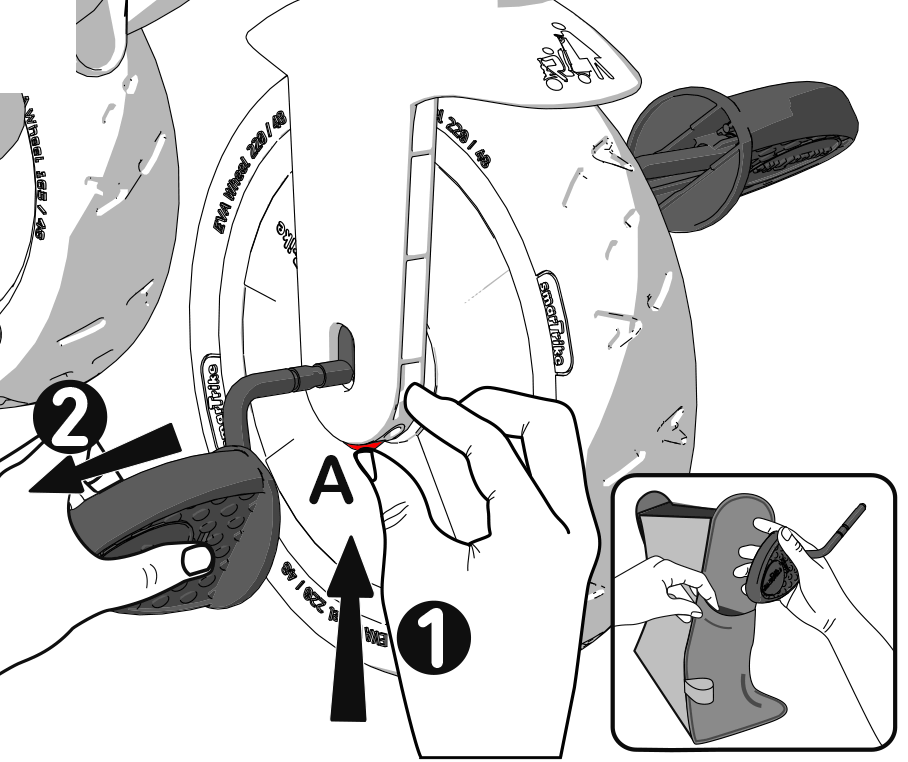

卸下腳踏板

  • 1按住圖A的紅色按鈕
  • 2向外抽出腳踏板

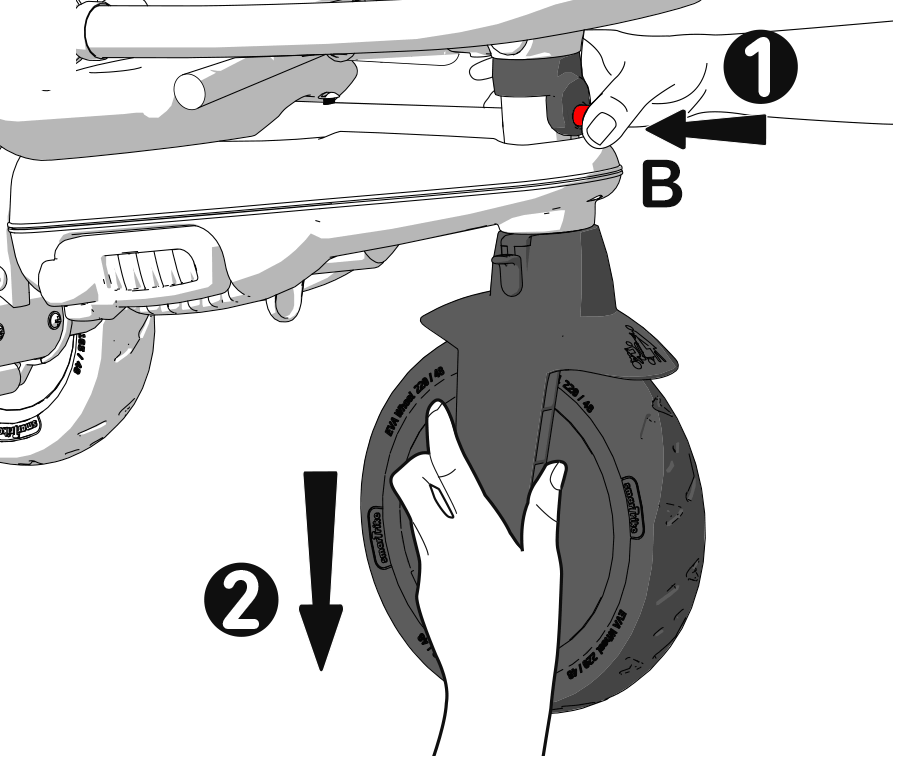

卸下前輪

  • 1按住圖B的紅色按鈕
  • 2向下抽出前輪

Step 3

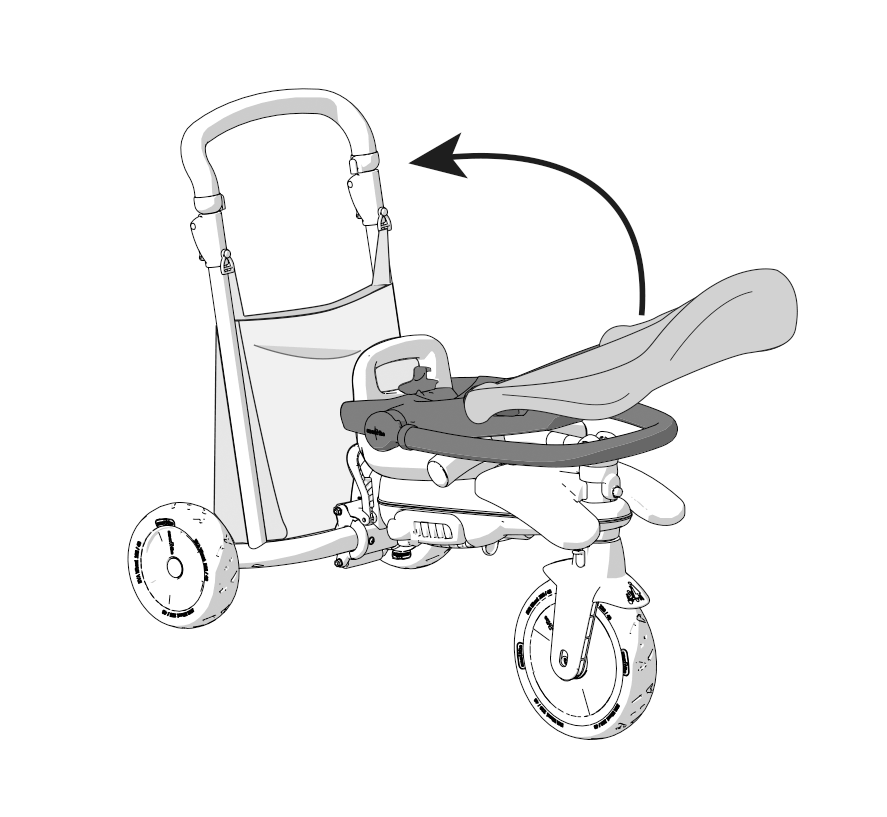

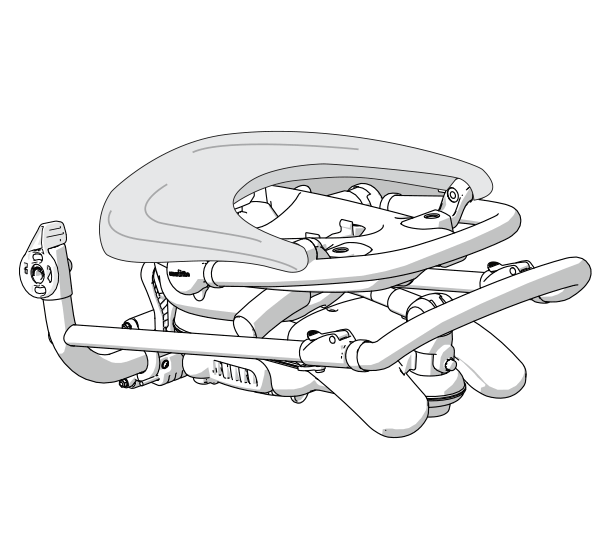

折疊座椅本體

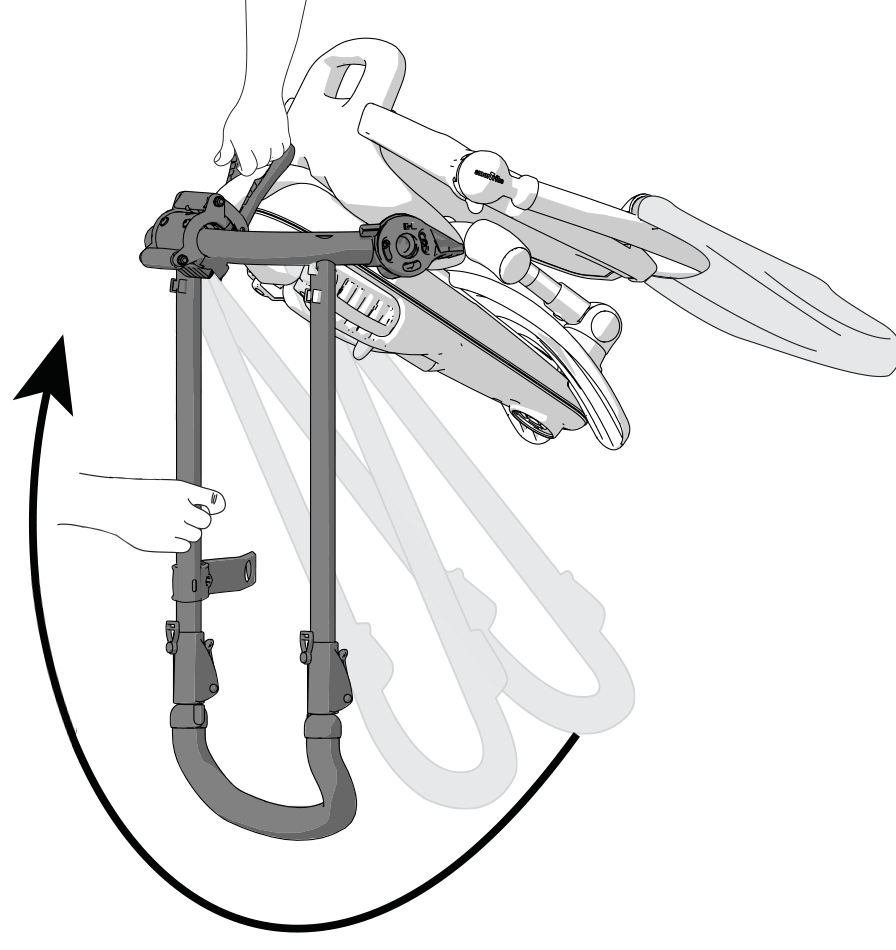

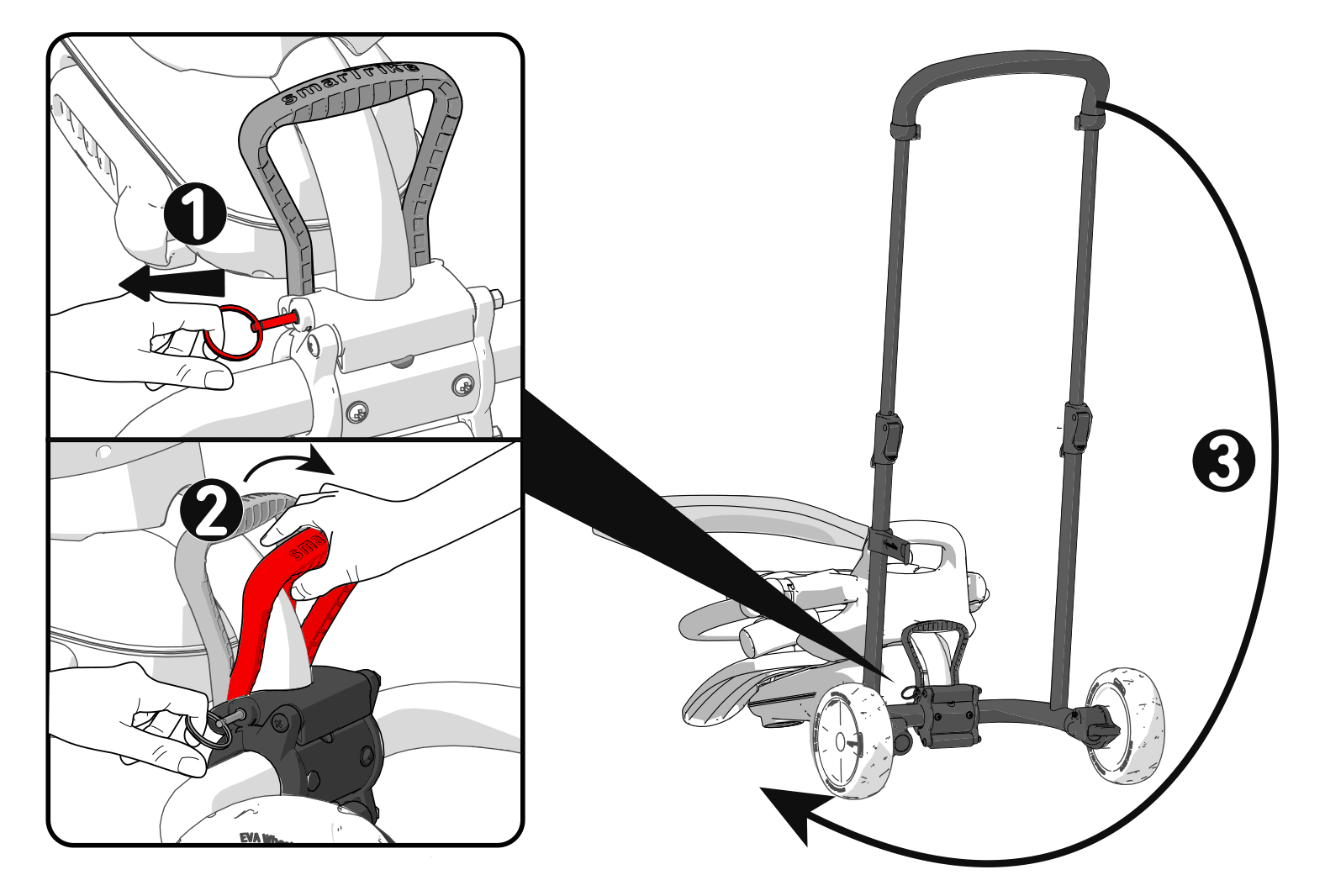

  • 1向外拉出紅色圓形拉環
  • 2壓下紅色把手
  • 3將成人扶手往後面下方降下，並繞過後輪至一階輔助踏腳板面(相當於以後輪為圓心，成人扶手為半徑畫一個270度扇形)

Step 4

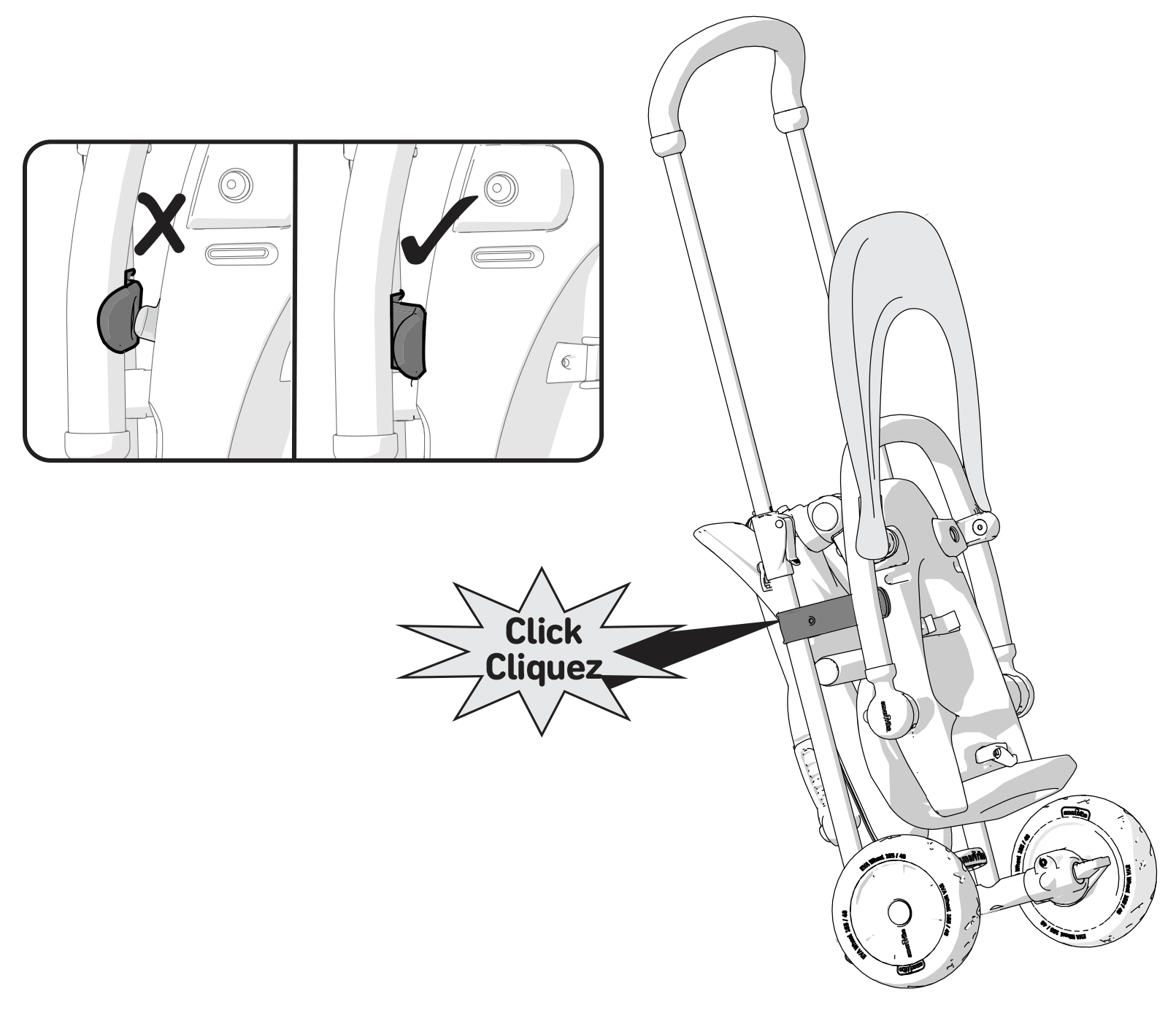

扣上折疊固定扣，如打✔圖所示

Step 5

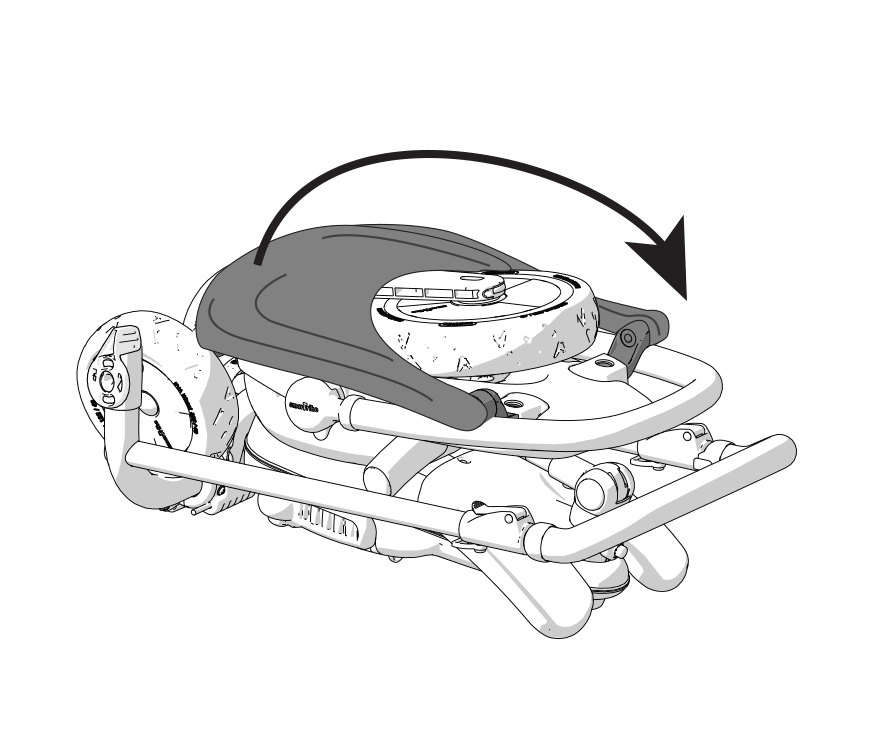

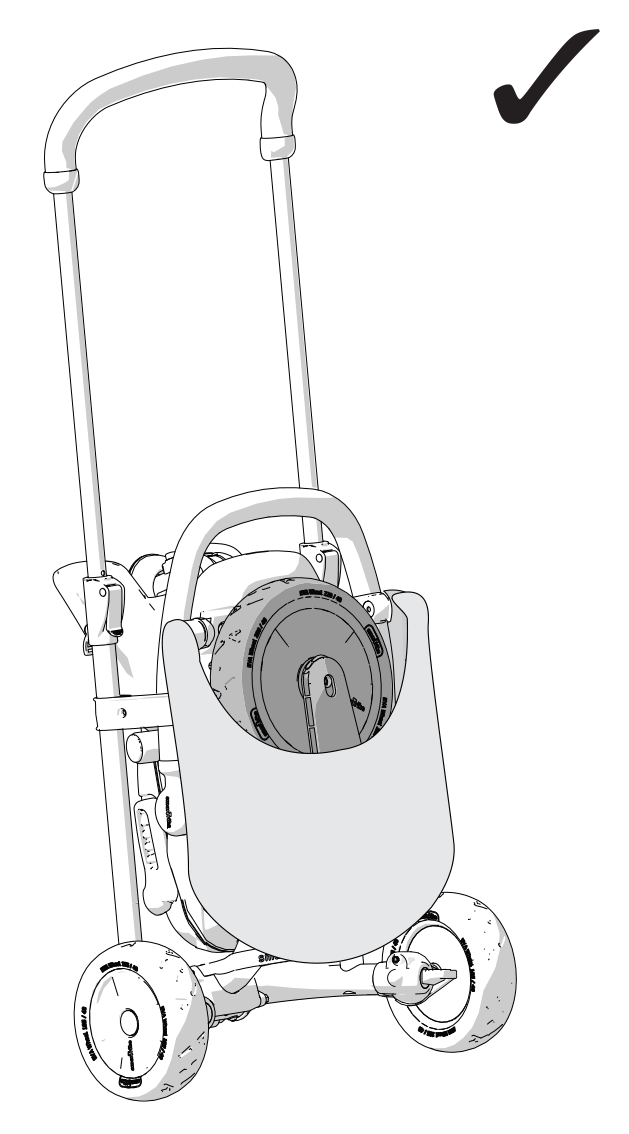

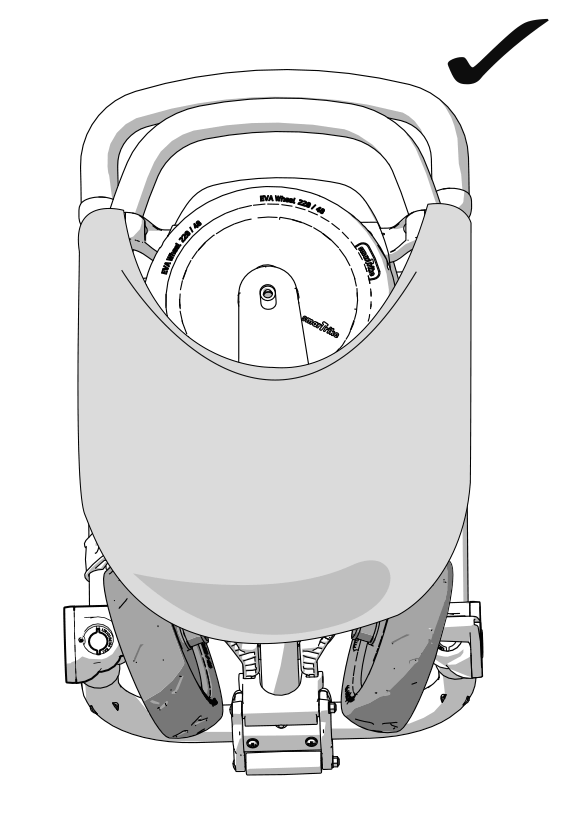

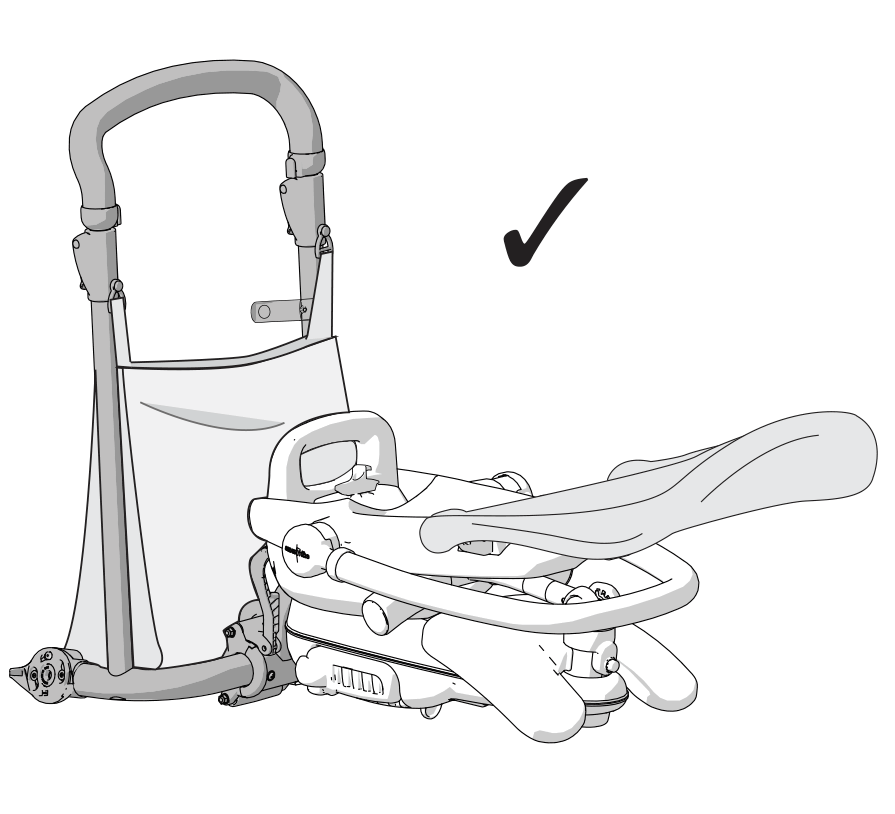

收妥前輪在前方凹槽處，再蓋下遮陽棚

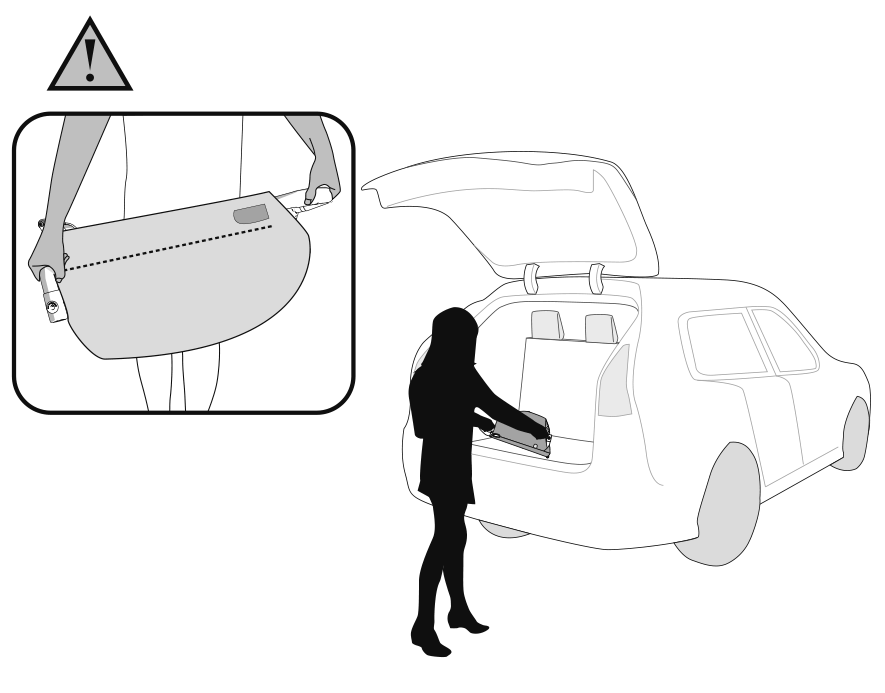

STR5 三輪車 收納說明

Step 1

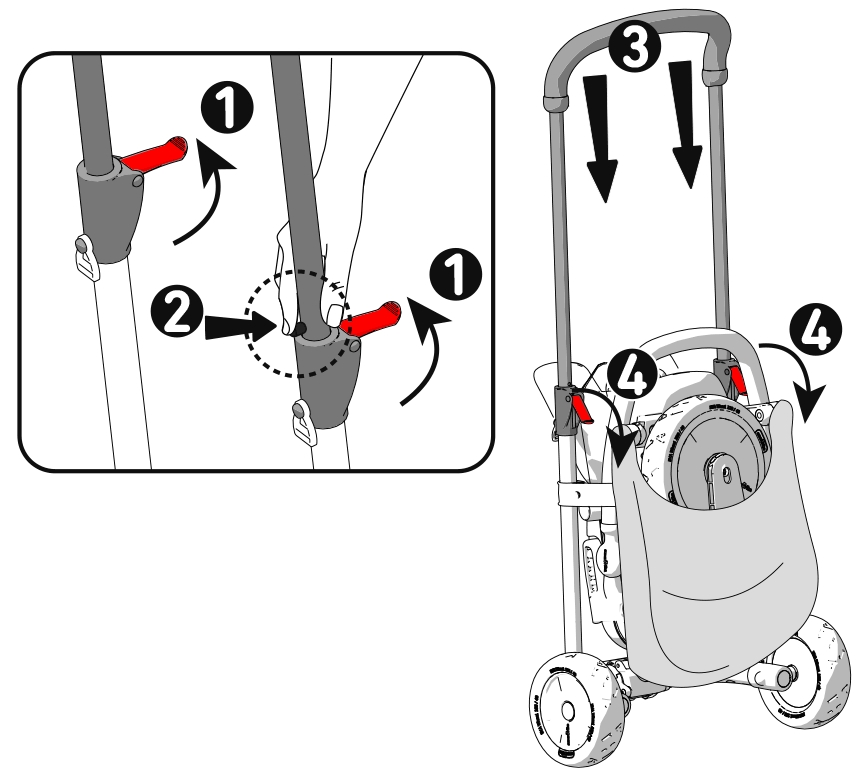

收起成人扶手

  • 1鬆開扶手下方兩側紅色鎖扣
  • 2按住銀色圓形卡榫(龍吐珠)
  • 3同時將成人扶手下壓到底
  • 4扣上扶手下方兩側紅色鎖扣

Step 2

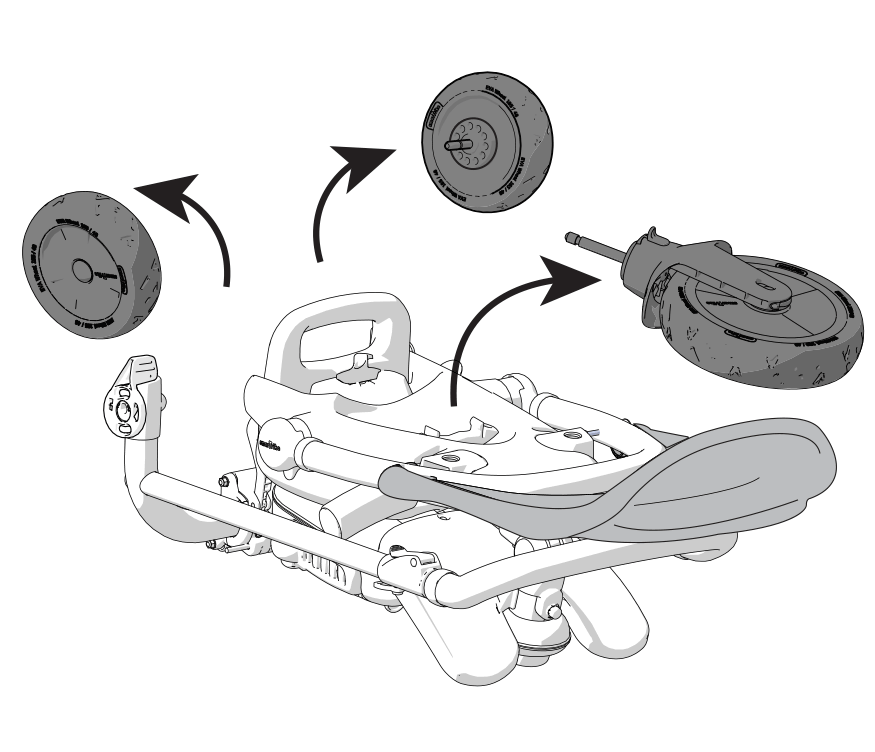

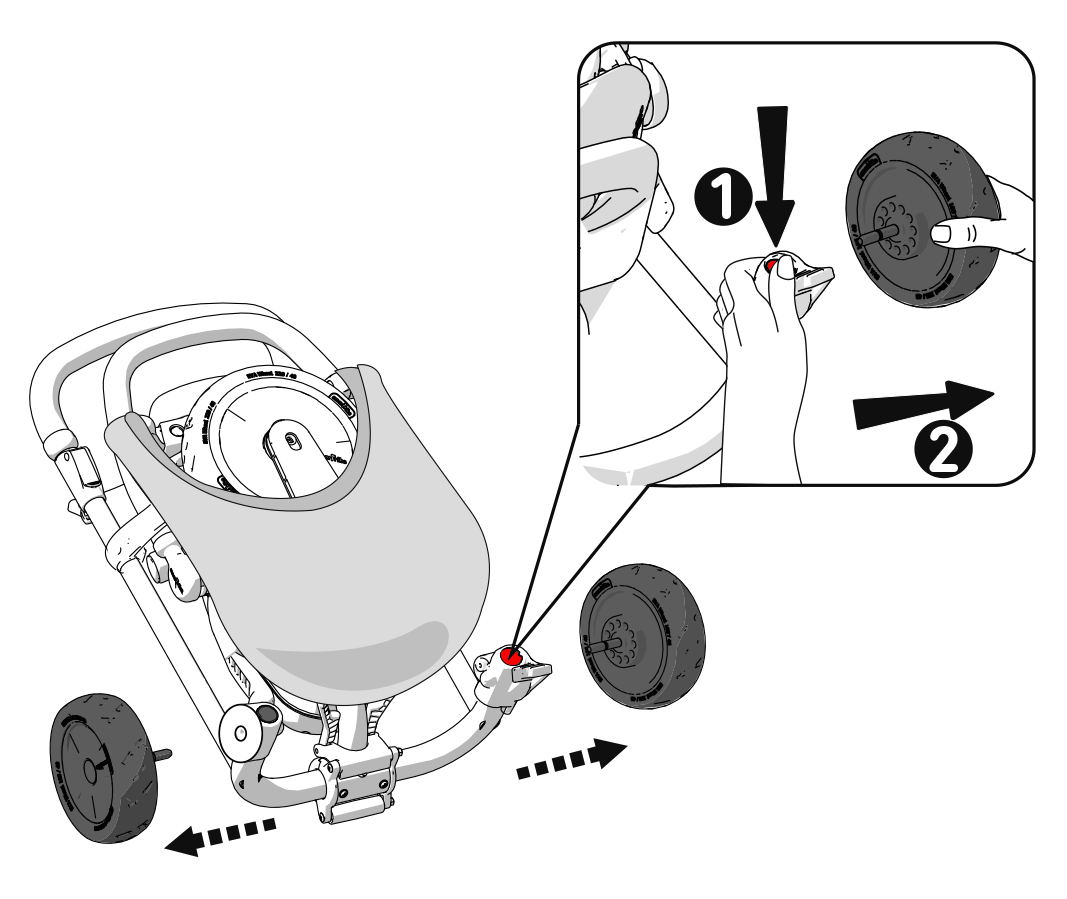

卸下後輪

  • 1按住後輪下方的紅色鈕
  • 2將後輪向外拉出，左右後輪皆卸下
  • 3將左右後輪放置在下方兩側空隙處，完成
